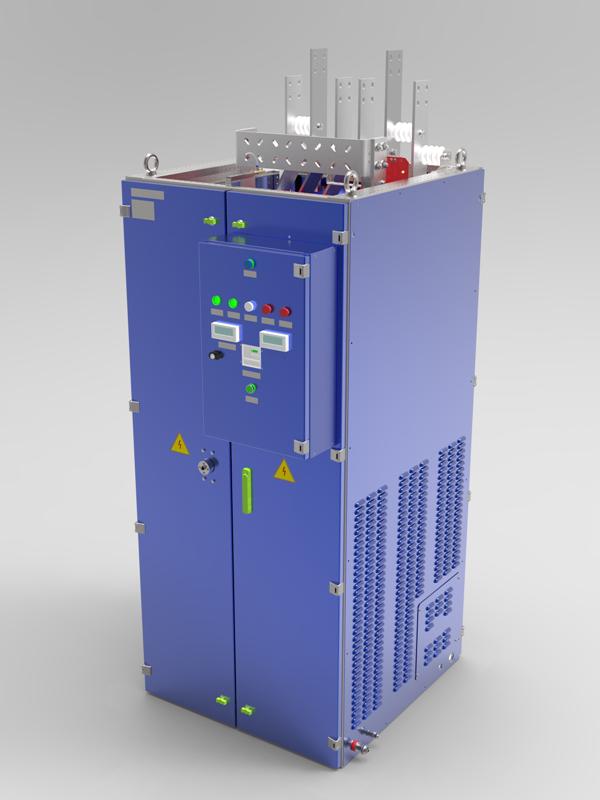

Выпрямители для городского электрического транспорта напряжением 600 В

Каталог для скачивания
Сертификат (декларация)

Технические характеристики

Номинальное входное напряжение, треугольник/звезда, В

 от 440 до 525

Количество фаз напряжения сети переменного тока

3; 6

Номинальная частота питающей сети, Гц

50

Номинальное выходное напряжение, В

600

Номинальный выходной ток, кА

1,0

1,6

2,0

2,5

Номинальное напряжение питания оперативных цепей:

  • постоянного тока, В
  • переменного тока, частотой 50 Гц, В





от 110 до 350

от 85 до 264

Мощность питания собственных нужд, кВт, не более

0,1

Коэффициент полезного действия в номинальном режиме, не менее

0,995

Номинальный ток электродинамической стойкости главных цепей (амплитуда), кА

20

Ток термической стойкости (кратковременный), кА, не менее

12,5

Вид охлаждения

Естественное

Принудительное

Схема выпрямления

Мостовая двенадцатипульсная или мостовая шестипульснаяили

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ 4

Степень защиты по ГОСТ 14254-96

IP20



Описание

ОБЛАСТЬ ПРИМЕНЕНИЯ

Выпрямители для городского электрического транспорта напряжением 600 В предназначены для питания сетей постоянного тока напряжением 600 В в системе электроснабжения городского транспорта (трамвай, троллейбус).

Основой шкафов выпрямителей является несущий каркас, который изготавливается из оцинкованной стали, и используется в качестве внутреннего контура заземления.

Для создания требуемого усилия сжатия полупроводниковых приборов применяются торированные силовые механизмы, с возможностью визуального контроля усилия сжатия, это позволяет отказаться от применения динамометрических ключей, что упрощает процесс сборки и технического обслуживания выпрямителя.

КОНСТРУКЦИЯ ВЫПРЯМИТЕЛЕЙ

Основными преимуществами конструкции выпрямителей являются:

  • применение охладителей на основе тепловых труб обеспечивает высокую перегрузочную способность, уменьшение массы и габаритных размеров выпрямителей;
  • непрерывный контроль тока, напряжения и температуры полупроводниковых приборов;
  • применение в силовой схеме одного диода в плече позволяет избежать дополнительных потерь и снизить стоимость оборудования;
  • запрет включения выключателя переменного тока при наличии сигнала пробоя диода, а также сигнал на отключение выключателя при появлении сигнала пробоя диода во время работы выпрямителя.

СИГНАЛИЗАЦИЯ И ИЗМЕРЕНИЯ

Выпрямители имеют следующие виды световой сигнализации:

  • питание собственных нужд;
  • готовность;
  • работа;
  • перегрев;
  • перегрузка.

Измерения выходного тока и напряжения осуществляются датчиками компенсационного типа на основе эффекта Холла и отображаются цифровыми индикаторами выходных параметров.

Выпрямители оборудованы датчиками температуры, позволяющими контролировать температуру полупроводниковых приборов в наиболее нагретой точке.

БЛОКИРОВКИ И ЗАЩИТЫ

Для обеспечения безопасности обслуживающего персонала на дверях шкафов установлены электромагнитные блок-замки и блок-контакты для контроля за положением дверей.

Выпрямители имеют следующие виды защит:

  • от коммутационных перенапряжений с помощью защитных RC-цепей, устанавливаемых параллельно каждому полупроводниковому прибору;
  • от перегрева;
  • от перегрузки;
  • от пробоя полупроводниковых приборов (система диагностики).
