Выпрямители для железных дорог напряжением 3300 В

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики



Количество фаз входного напряжения

6

Номинальная частота питающей сети, Гц

50

Номинальное напряжение постоянного тока на выходе преобразователя, кВ

0,5; 1,2; 1,6; 3,3

Номинальный ток на выходе преобразователя, кА:

1,6

 3,15; 4,0; 5,0

Напряжение питания оперативных цепей, В:

  - постоянного тока

  - переменного тока частотой 50 Гц



110; 220

230

Номинальное напряжение питания принудительного охлаждения, В:

  - переменного тока частотой 50 Гц



230

Коэффициент полезного действия в номинальном режиме, не менее

0,992

Перегрузки по току:

- в течение 15 мин один раз в час, кА, не более

- в течение 2 мин один раз в час, кА, не более

- в течение 10 с один раз в 2 мин, кА, не более

Среднеквадратичное значение тока в режиме перегрузки за каждые 30 мин (время усреднения), кА, не более



1,25·I ном

1,5·I ном

2·I ном

I ном

Ток термической стойкости с полным временем отключения защитой не более 0,25 с, кА, не менее:

12,5

 25

Ток электродинамической стойкости главных цепей (амплитуда), кА, не менее:

20

 40

Вид охлаждения

Естественное, принудительное

Схема выпрямления

Эквивалентная двенадцатифазная мостовая с последовательным соединением мостов
Масса преобразователей без выкатных элементов, кг, не более 2000
Масса преобразователей с выкатными элементами, кг, не более 1200


Описание

ОБЛАСТЬ ПРИМЕНЕНИЯ

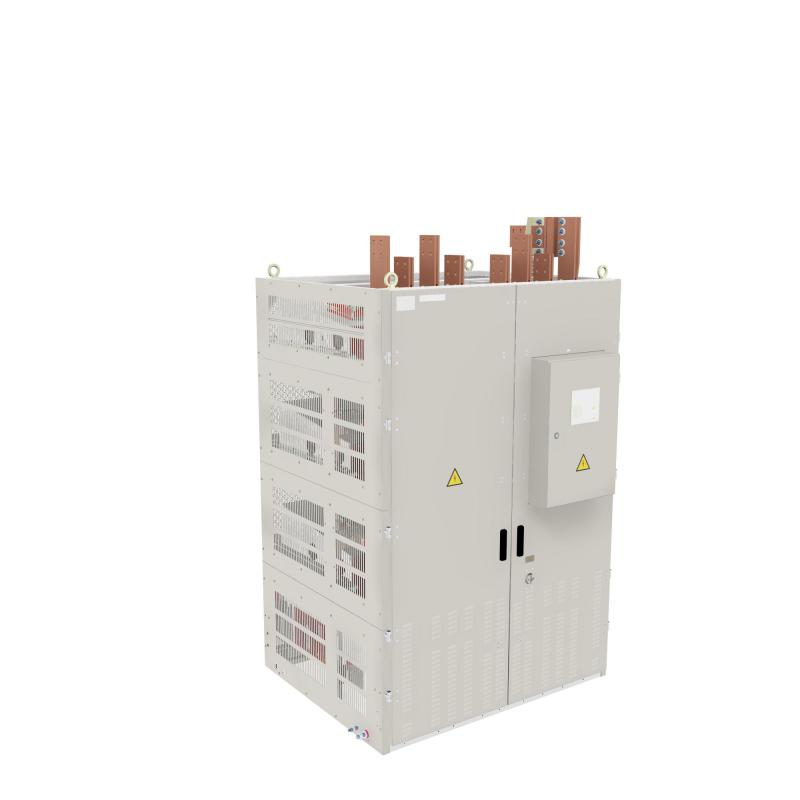

Статические выпрямительные преобразователи для системы железнодорожного тягового электроснабжения (далее по тексту – преобразователи) предназначены для преобразования переменного тока в постоянный на тяговых подстанциях магистральных железных дорог.

Преобразователи выполнены на базе электротехнических шкафов двухстороннего обслуживания.

Основой шкафов является несущий каркас из оцинкованной стали, который используется в качестве внутреннего контура заземления.



КОНСТРУКЦИЯ ВЫПРЯМИТЕЛЕЙ

Основными преимуществами конструкции преобразователей являются:

  • Применение охладителей на основе тепловых труб обеспечивает высокую перегрузочную способность, уменьшение массы и габаритных размеров преобразователей.
  • Применение тарированных силовых механизмов с визуальным контролем усилия сжатия полупроводниковых приборов позволяет отказаться от применения динамометрических ключей, что упрощает процесс сборки и технического обслуживания преобразователей.
  • Применение специальных удерживающих устройств позволяет выполнять замену полупроводниковых приборов без демонтажа силового оборудования.
  • Обеспечивается непрерывный контроль тока, напряжения, температуры и целостности полупроводниковых приборов.
  • Возможно шинное или кабельное подключение преобразователей к питающей сети и нагрузке.
  • Контактные соединения в местах стыковки силовых шин не требуют обслуживания за счет применения тарельчатых пружинных шайб с нормированным давлением в течение всего срока эксплуатации.
  • Для обеспечения безопасности обслуживающего персонала на дверях шкафов установлены электромагнитные блок-замки и блок-контакты для контроля за состоянием дверей.



СИГНАЛИЗАЦИЯ И ИЗМЕРЕНИЯ

Преобразователи имеют следующие виды световой сигнализации:

  • питание собственных нужд;
  • готовность;
  • работа;
  • перегрев;
  • авария;
  • лампа безопасности.

Измерения выходного тока и напряжения осуществляются датчиками компенсационного типа с использованием эффекта Холла и отображаются цифровыми индикаторами выходных параметров.
Преобразователи оборудованы инфракрасными датчиками температуры, позволяющими контролировать температуру полупроводниковых приборов в наиболее нагретой точке.
Система диагностики диодов позволяет контролировать состояние диодов до подачи входного напряжения на преобразователь.



БЛОКИРОВКИ И ЗАЩИТЫ

Преобразователи имеют следующие виды защит:

  • от коммутационных перенапряжений с помощью защитных RC-цепей, устанавливаемых параллельно каждому диоду;
  • от перегрева;
  • от перегрузки;
  • от пробоя полупроводниковых приборов (система диагностики).
