Блоки функциональные распределительного устройства напряжением 6(10) кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение, кВ

6; 10

Номинальный ток сборных шин, А

1600; 2000; 3150

Номинальное напряжение вторичных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
230

Условия обслуживания

с односторонним обслуживанием

Вид линейных высоковольтных подсоединений

кабельные; шинные

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

У3.1

Максимальное количество шкафов в блоке

8



Описание

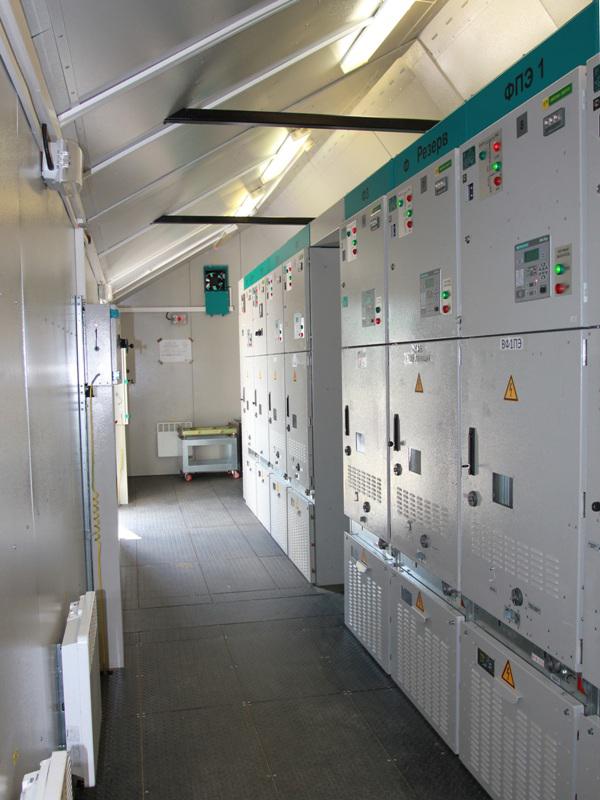

Блоки функциональные распределительного устройства напряжением 6(10) кВ состоят из сборки шкафов, панелей отдельных компонентов, первичных датчиков, микропроцессорных контроллеров, объединенных несущими конструкциями, общим силовым токопроводом и вторичными цепями.

Блоки функциональные распределительного устройства напряжением 6(10) кВ предназначены для распределения электроэнергии трехфазного переменного тока частотой 50 Гц и номинальным напряжением 6 (10) кВ на железнодорожных тяговых и трансформаторных подстанциях.

Комплектное распределительное устройство напряжением 6(10) кВ выполняется на базе блоков функциональных распределительного устройства 6(10) кВ.

Состав блока функционального распределительного устройства напряжением 6(10) кВ:

  • основные силовые шкафы;

  • вспомогательные шкафы (по требованию Заказчика);

  • переходные шкафы для стыковки с другими типами РУ;

  • шинопроводы, жгуты междушкафных соединений



Блоки функциональные распределительного устройства напряжением 6(10) кВ формируются на базе шкафов устройства комплектного распределительного на напряжение 6(10) кВ серии «Омега». Техническая информация на шкафы серии «Омега» представлена в каталоге  ООО «ЭНЕРГОЭРА» https://energoera.spb.ru/
