Блоки функциональные тягового выпрямителя

Каталог для скачивания
Опросный лист

Технические характеристики



Количество фаз входного напряжения

6

Номинальная частота входного напряжение, Гц

50

Номинальное выходное напряжение, кВ

3,3

Номинальный выпрямленный ток, кА

3,15

Напряжение питания оперативных цепей, В:

   - постоянного тока

   -переменного тока частотой 50 Гц



от 110 до 350

от 85 до 264

Номинальное напряжение питания принудительного охлаждения, В:

   - переменного тока частотой 50 Гц



230

Мощность питания собственных нужд, кВт, не более:

2,0

Коэффициент полезного действия в номинальном режиме, не менее

0,996

Перегрузки по току:

- в течение 15 мин один раз в 2 ч, кА, не более

- в течение 2 мин один раз в час, кА, не более

- в течение 10 с один раз в 2 мин, кА, не более

Среднеквадратичное значение тока в режиме перегрузки за каждые 30 мин (время усреднения), кА, не более



1,25·I ном

1,5·I ном

2·I ном

I ном

Ток термической стойкости с полным временем отключения защитой не более 0,25 с, кА, не менее:

25

Ток электродинамической стойкости главных цепей, кА, не менее:

40

Вид охлаждения

Естественное, принудительное

Схема выпрямления

Мостовая
двенадцатипульсовая последовательная

Габаритные размеры

(ширина х глубина х высота), мм, не более



2200х1690х2800

Масса, кг не более

1300



Описание

ОБЛАСТЬ ПРИМЕНЕНИЯ

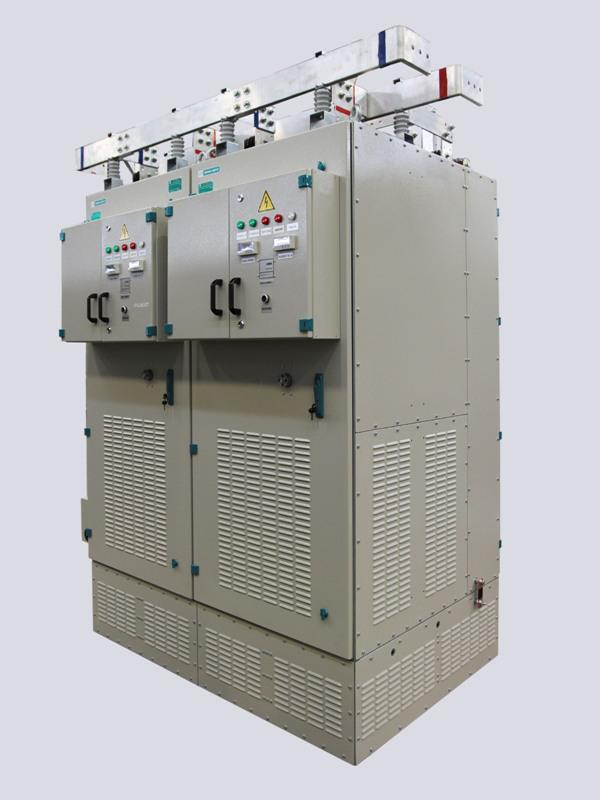

Блоки функциональные тягового выпрямителя предназначены для преобразования переменного тока в постоянный на тяговых подстанциях железных дорог.

Блоки функциональные для системы железнодорожного тягового электроснабжения формируются из преобразователей путем параллельного соединения двух статических преобразователей по шинам постоянного и переменного тока.

Блоки выполнены на базе электротехнических шкафов двухстороннего обслуживания.
Основой шкафов является несущий каркас из оцинкованной стали, который используется в качестве внутреннего контура заземления.



КОНСТРУКЦИЯ БЛОКОВ

Основными преимуществами конструкции блоков являются:

  • Применение охладителей на основе тепловых труб обеспечивает высокую перегрузочную способность, уменьшение массы и габаритных размеров блоков.
  • Применение тарированных силовых механизмов с визуальным контролем усилия сжатия полупроводниковых приборов позволяет отказаться от применения динамометрических ключей, что упрощает процесс сборки и технического обслуживания блоков.
  • Применение специальных удерживающих устройств позволяет выполнять замену полупроводниковых приборов без демонтажа силового оборудования.
  • Обеспечивается непрерывный контроль тока, напряжения, температуры и целостности полупроводниковых приборов.
  • Возможно шинное или кабельное подключение блоков к питающей сети и нагрузке.
  • Контактные соединения в местах стыковки силовых шин не требуют обслуживания за счет применения тарельчатых пружинных шайб с нормированным давлением в течение всего срока эксплуатации.
  • Для обеспечения безопасности обслуживающего персонала на дверях шкафов установлены электромагнитные блок-замки и блок-контакты для контроля за состоянием дверей.



СИГНАЛИЗАЦИЯ И ИЗМЕРЕНИЯ

Блоки имеют следующие виды световой сигнализации:

  • питание собственных нужд;
  • готовность;
  • работа;
  • перегрев;
  • авария;
  • лампа безопасности.

Измерения выходного тока и напряжения осуществляются датчиками компенсационного типа с использованием эффекта Холла и отображаются цифровыми индикаторами выходных параметров.
Блоки оборудованы инфракрасными датчиками температуры, позволяющими контролировать температуру полупроводниковых приборов в наиболее нагретой точке.
Система диагностики диодов позволяет контролировать состояние диодов до подачи входного напряжения на блок.



БЛОКИРОВКИ И ЗАЩИТЫ

Блоки имеют следующие виды защит:

  • от коммутационных перенапряжений с помощью защитных RC-цепей, устанавливаемых параллельно каждому диоду;
  • от перегрева;
  • от перегрузки;
  • от пробоя полупроводниковых приборов (система диагностики).



Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»:

Выпрямители для железных дорог напряжением 3300 В
