Устройство защиты станции стыкования полупроводниковое УЗССП-3,3 кВ УХЛ4

Технические характеристики

Номинальное напряжение постоянного тока, кВ

3,3

Наибольшее рабочее напряжение постоянного тока, кВ

4,0

Диапазон напряжения срабатывания, кВ

от 7,0 до 7,5

Время срабатывания от момента достижения напряжением значения срабатывания до полного замыкания коммутируемых силовых вводов, мкс, не более

30,0

Интервал времени между двумя очередными срабатываниями в течение одного часа, с, не менее

120

 Устройство выдерживает воздействие импульсов тока главной цепи с действующим значением периодической составляющей, кА, длительностью (0,20±0,02) с, не менее

15,00+0,75

Номинальное напряжение питания оперативных цепей постоянного тока, В

220

Потребляемая мощность оперативных цепей постоянного тока, Вт , не более

200

Импульсный ток оперативны цепей постоянного тока в момент включения контактора, с длительностью импульса не более 100 мс, А, не более

30

Диапазон значений напряжения питания переменным током промышленной частоты 50 Гц, В

от 176 до 242

Потребляемая мощность, ВА, не более

200

Время готовности к работе после подачи напряжения питания собственных нужд, с, не более

5

Время сохранения работоспособности после пропадания напряжения питания, с, не менее

30

Климатическое исполнение и категория размещения

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

1030х1030х1340

Масса, кг, не более

410



Описание

Устройство защиты станции стыкования полупроводниковое УЗССП-3,3 кВ УХЛ4 предназначено для защиты электрооборудования 3,3 кВ постоянного тока тяговых подстанций и электроподвижного состава на станции стыкования от попадания в их цепи напряжения 27,5 кВ переменного тока.

Устройство защиты станции стыкования полупроводниковое УЗССП-3,3 кВ УХЛ4 обеспечивает короткое замыкание шин постоянного тока пункта группировки на рельс тяговой цепи и выдерживает ток короткого замыкания до отключения быстродействующего автоматического выключателя и вакуумного выключателя соответствующих фидеров тяговой подстанции.

Устройство защиты станции стыкования полупроводниковое УЗССП-3,3 кВ УХЛ4 выполнено на силовых полупроводниковых приборах и позволяет значительно упростить профилактический осмотр и испытания изделия по сравнению с устройством защиты на дуговом коммутаторе, применяемом на действующих пунктах группировки. Устройство защиты станции стыкования полупроводниковое УЗССП-3,3 кВ УХЛ4 имеет больший ресурс работы и меньшее время срабатывания.

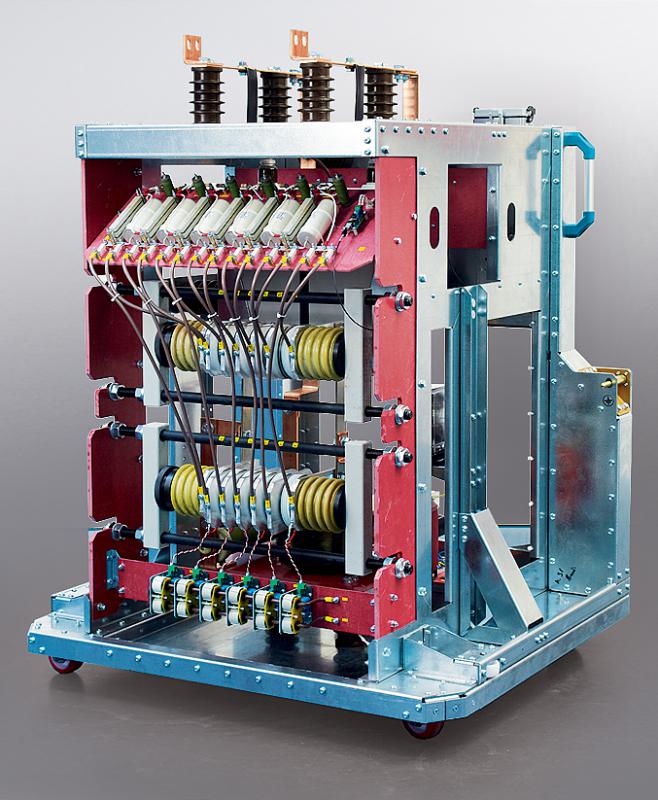

Устройство защиты станции стыкования полупроводниковое УЗССП-3,3 кВ УХЛ4 размещено на технологической тележке для установки в ячейку пунктов группировки.
