Выпрямители для метрополитена напряжением 825 В

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики



Количество фаз входного напряжения

6  ( ⅄ и Δ) *

Номинальная частота питающей
сети, Гц

50

Номинальное выпрямленное напряжение, В

825

Номинальный выпрямленный ток, кА

Без выкатного элемента

 С выкатным элементом
1,6 2,0 2,5 3,2 1,6 2,0 2,5
Вид охлаждения

воздушное

естественное

воздушное

принудительное

Коэффициент полезного действия, в номинальном режиме, не менее

0,993

Номинальный ток электродинамической стойкости главных цепей ячеек
(амплитуда), кА

20

Ток термической стойкости с полным временем отключения защитой не более 0,25 с, кА, не менее

12,5

Допустимые режимы нагрузки по
ГОСТ 18142.1-85

7; 8

Номинальное напряжение питания собственных нужд переменного тока частотой 50 Гц, В

230

Напряжение питания оперативных цепей

  • постоянного тока, В
  • переменного тока частотой 50 Гц, В





от 110 до 350

от 85 до 264

Мощность питания собственных нужд, кВт, не более

1

Схема выпрямления

Мостовая двенадцатипульсная *

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ 4

Степень защиты по ГОСТ 14254-2015

IP20

* - по требованию Заказчика возможна поставка выпрямителей с мостовой шестипульсной схемой выпрямления.

Описание

ОБЛАСТЬ ПРИМЕНЕНИЯ

Выпрямители для метрополитена напряжением 825 В предназначены для питания тяговых сетей постоянного тока напряжением 825 В в системе электроснабжения метрополитена.

Основой шкафов выпрямителей является несущий каркас, который изготавливается из оцинкованной стали, и используется в качестве внутреннего контура заземления.

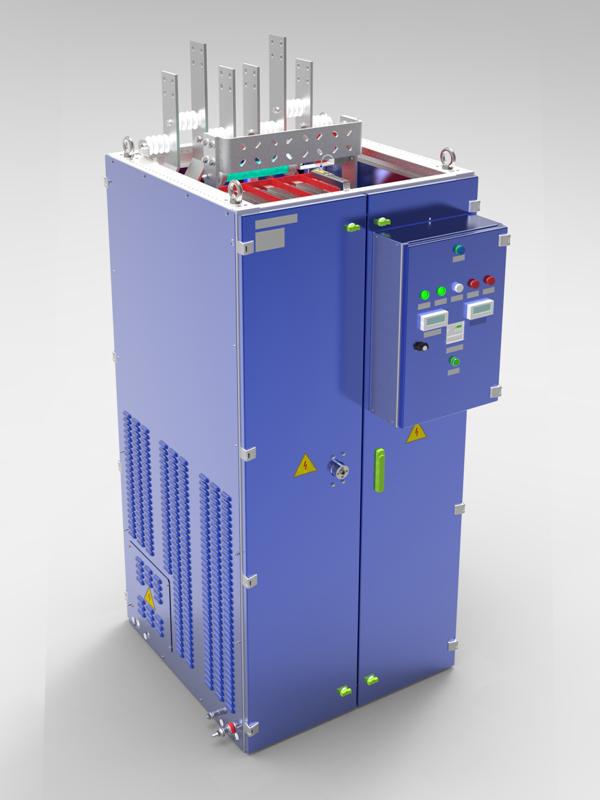

КОНСТРУКЦИЯ СТАЦИОНАРНЫХ ВЫПРЯМИТЕЛЕЙ

Стационарный выпрямитель разделен на отсеки сплошными металлическими перегородками:

  • отсек силовой (блоки диодные, измерительные устройства, устройства защиты, концевые выключатели, устройство измерения температуры);
  • отсек вторичных цепей (комплект аппаратуры вторичной коммутации, розетка с предохранителем).

В качестве силовых полупроводниковых приборов в выпрямителях используются диоды отечественного производства.

Для создания требуемого усилия сжатия полупроводниковых приборов применяются торированные силовые механизмы с возможностью визуального контроля усилия сжатия, это позволяет отказаться от применения динамометрических ключей, что упрощает процесс сборки и технического обслуживания выпрямителя.

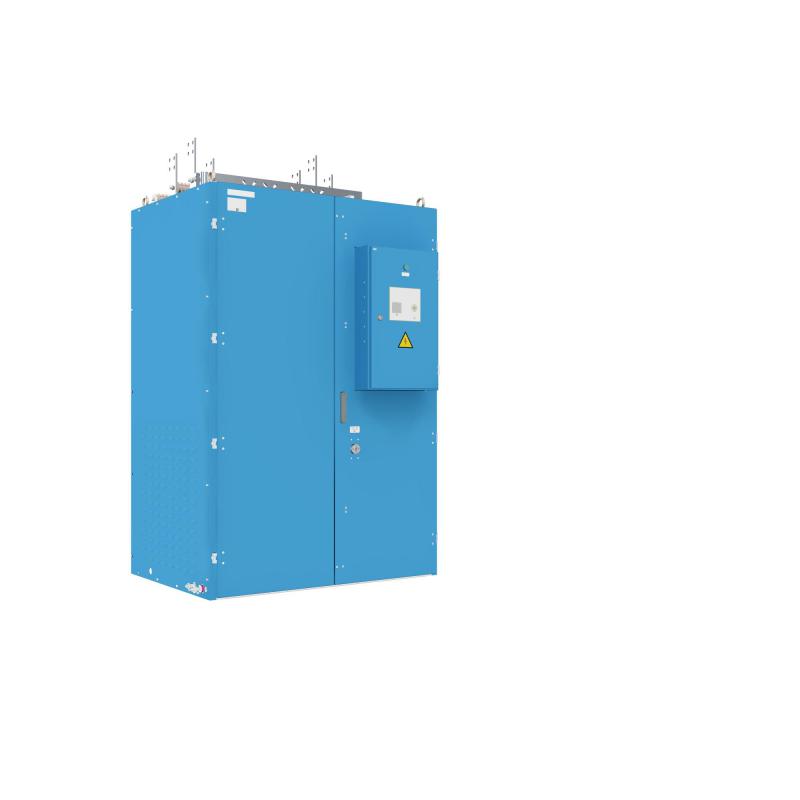

КОНСТРУКЦИЯ ВЫПРЯМИТЕЛЕЙ С ВЫКАТНЫМ ЭЛЕМЕНТОМ

Конструкция выпрямителя обеспечивает:

  • доступность осмотра и подтяжки контактных соединений и элементов с помощью обычного слесарного или специального инструмента;
  • доступность к элементам, подлежащим регулированию и настройке;
  • снятие элементов, подлежащих замене, без демонтажа других элементов    и составных частей или с частичным демонтажем с помощью обычного слесарного, а также специального инструмента, в пределах времени восстановления указанного   в данном техническом задании;
  • возможность применения грузоподъемных механизмов.

Охлаждение выпрямителя - воздушное принудительное.

Для обеспечения требований по безопасности и локализации при дуговых коротких замыканиях выпрямитель разделен на отсеки:

  • отсек выкатного элемента;
  • отсек подключений;
  • отсек вторичных цепей.

В качестве основного оборудования в выпрямителе применяются модули диодные.

Выпрямитель имеет следующие положения выкатного элемента:

  • ремонтное положение выкатного элемента;
  • контрольное положение выкатного элемента;
  • рабочее положение выкатного элемента.



КОНТРОЛЛЕР ВЫПРЯМИТЕЛЯ

Стационарный выпрямитель и выпрямитель с выкатным элементом оснащены контроллером преобразовательного агрегата К-ПА и устройством контроля выпрямителя (УКВ). УКВ осуществляет многоканальный контроль температур диодов, контроль пробоя диода и передает данные по RS-485 в контроллер К-ПА.

Контроллер К-ПА отображает температуру каждого диода (на дисплей выводится максимальная температура диода). Также осуществляется контроль тока нагрузки и выходного напряжения. На основе полученных данных контроллер выполняет функции управления системами выпрямителя (охлаждение), выдает предупредительную и аварийную сигнализацию.

Основными преимуществами конструкции выпрямителей являются:

  • применение охладителей на основе тепловых труб обеспечивает высокую перегрузочную способность, уменьшение массы и габаритных размеров выпрямителей;
  • непрерывный контроль тока, напряжения и температуры полупроводниковых приборов;
  • применение в силовой схеме одного диода в плече позволяет избежать дополнительных потерь и снизить стоимость оборудования;
  • запрет включения выключателя переменного тока при наличии сигнала пробоя диода, а также сигнал на отключение выключателя при появлении сигнала пробоя диода во время работы выпрямителя.

СИГНАЛИЗАЦИЯ И ИЗМЕРЕНИЯ

Выпрямители имеют следующие виды световой сигнализации:

  • питание собственных нужд;
  • готовность;
  • работа;
  • перегрев;
  • авария.

Измерения выходного тока и напряжения осуществляются датчиками компенсационного типа на основе эффекта Холла и отображаются цифровыми индикаторами выходных параметров.

Выпрямители оборудованы датчиками температуры, позволяющими контролировать температуру полупроводниковых приборов в наиболее нагретой точке.

Система диагностики диодов позволяет контролировать состояние диодов до подачи силового напряжения на выпрямитель.



БЛОКИРОВКИ И ЗАЩИТЫ

Для обеспечения безопасности обслуживающего персонала на дверях шкафов установлены электромагнитные блок-замки и блок-контакты для контроля за положением дверей.

Выпрямители имеют следующие виды защит:

  • от коммутационных перенапряжений с помощью защитных RC-цепей, устанавливаемых параллельно каждому полупроводниковому прибору;
  • от перегрева;
  • от перегрузки;
  • от пробоя полупроводниковых приборов (система диагностики).
