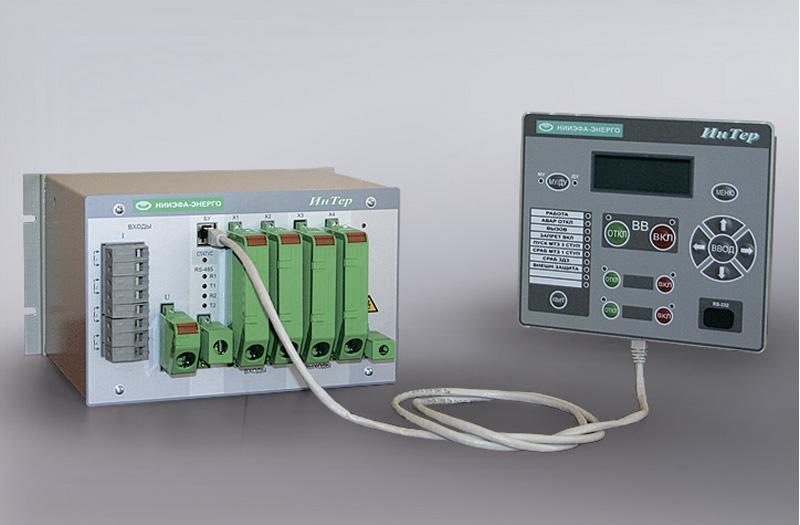

Терминалы интеллектуальные для присоединений распределительных устройств напряжением от 6 до 35 кВ трехфазного переменного тока ИнТер

Каталог для скачивания
 Сертификат (декларация)

Описание

Терминалы интеллектуальные трехфазных присоединений ИнТер предназначены для выполнения функций защиты и автоматики, контроля и сигнализации, местного и дистанционного управления коммутационными аппаратами присоединений, а также диагностики выключателей и самодиагностики.

Область применения – присоединение комплектных распределительных устройств напряжением 6–35 кВ.

Терминалы устанавливаются в релейных отсеках КРУ и КРУН, на панелях и в шкафах в релейных залах и пультах управления трансформаторных подстанций, электрических сетей промышленности, тяговых подстанций железных дорог электрифицированных на постоянном и переменном токе.

Модификации терминалов интеллектуальных трехфазных присоединений ИнТер:

Тип присоединения Модификация терминала ИнТер
Выключатель ввода 6–35 кВ ИнТер-ВВ
Секционный выключателя 6–35 кВ ИнТер-СВ
Фидер (кабельная или воздушная линия) 6–35 кВ ИнТер-ФКЛ
Трансформатор собственных нужд 6-35 кВ ИнТер-ТСН
Преобразовательно-выпрямительный агрегат ИнТер-ПВА
Фидер ЛЭП АБ или ЛЭП ПЭ ИнТер-АБ

В зависимости от требований заказчика номинальное напряжение цепей управления может быть:

  • 110 В постоянного тока;
  • 220 В постоянного тока.
