Блоки функциональные распределительного напряжением 25 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение (линейное), кВ

27,5

Номинальный ток главных цепей шкафов блоков, А

до 2000

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
230

Условия обслуживания

с односторонним обслуживанием

Вид линейных высоковольтных подсоединений

кабельные; шинные

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Максимальное количество шкафов в блоке

3



Описание

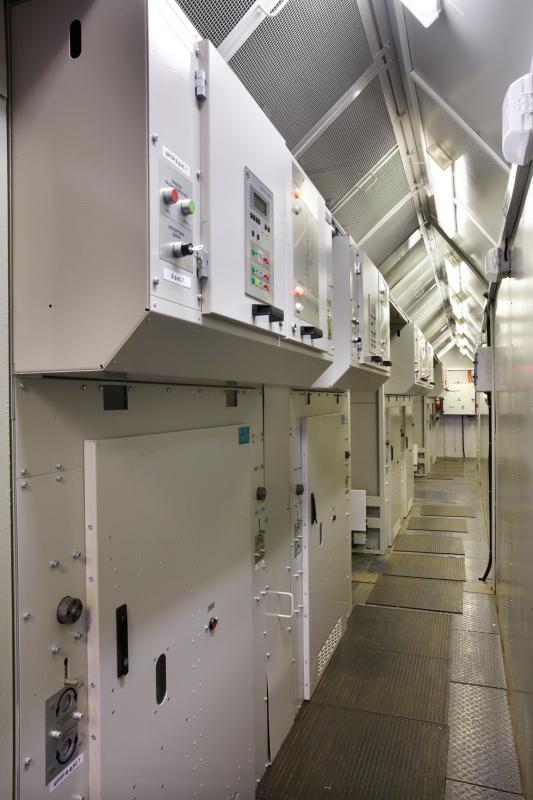

Блоки функциональные распределительного устройства 25 кВ состоят из сборки шкафов КРУ, вспомогательных шкафов, панелей отдельных компонентов, первичных датчиков, микропроцессорных контроллеров, объединенных несущими конструкциями, общим силовым токопроводом и вторичными цепями.

Блоки функциональные распределительного устройства 25 кВ предназначены для приема и распределения электрической энергии переменного тока промышленной частоты напряжением 27,5 кВ на тяговых подстанциях переменного тока железных дорог.

Комплектное распределительное устройство 25 кВ выполняется на базе блоков функциональных распределительного устройства 25 кВ.

В состав блоков КРУ-25 кВ входит:

  • основное оборудования (шкафы КРУ-25 кВ серии «1С-25», или других типов, их заменяющих);

  • вспомогательное оборудование (шкафы блокировок и внешних подключений);

  • монтажный комплект блока КРУ-25 кВ (для внутриблочных соединений по сборным шинам, вторичным цепям, шин заземления блока и т.п.).

В зависимости от требований Заказчика блоки функциональные распределительного устройства 27,5 кВ могут быть реализованы в двух вариантах на базе ячеек распределительного устройства производимых в ООО «НИИЭФА-ЭНЕРГО»:

Устройство комплектное распределительное серии "1С" для систем тягового электроснабжения переменного тока напряжением  25 кВ

Устройство комплектное распределительное переменного тока на напряжение 27,5 кВ серии "К-200"
