Блоки функциональные распределительного устройства напряжением 2х25 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение: токоведущая часть – заземленная конструкция, кВ

27,5

Номинальный ток главных цепей шкафов блоков, А

630; 1250; 1600; 2000

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
230

Условия обслуживания

с односторонним обслуживанием

Вид линейных высоковольтных подсоединений

шинные, кабельные

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Максимальное количество шкафов в блоке

3



Описание

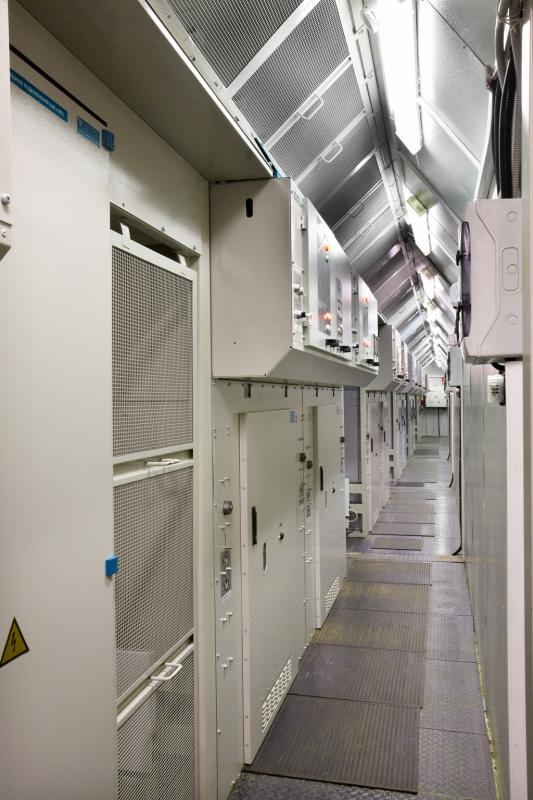

Блоки функциональные распределительного устройства 2×25 кВ состоят из сборки шкафов, вспомогательных шкафов, панелей отдельных компонентов, первичных датчиков, микропроцессорных контроллеров, объединенных несущими конструкциями, общим силовым токопроводом и вторичными цепями.

Блоки функциональные распределительного устройства 2×25 кВ предназначены для приема и распределения электрической энергии переменного тока промышленной частоты напряжением 2х25 кВ на тяговых подстанциях переменного тока  железных дорог.

Устройство комплектное распределительное выполняется на базе блоков функциональных распределительного устройства 2×25 кВ.

В состав блоков КРУ-2х25 кВ входит:

  • основное оборудования (шкафы КРУ-2х25 кВ серии «1С-2х25», или других типов, их заменяющих);

  • вспомогательное оборудование (шкафы блокировок и внешних подключений);

  • монтажный комплект блока КРУ-2х25 кВ (для внутриблочных соединений по сборным шинам, вторичным цепям, шин заземления блока и т.п.)

В зависимости от требований Заказчика блоки функциональные распределительного устройства 2×25 кВ могут быть реализованы в двух вариантах на базе шкафов распределительного устройства производимых в ООО «НИИЭФА-ЭНЕРГО»:

Устройство комплектное распределительное серии "1С" для систем тягового электроснабжения переменного тока напряжением  2х25 кВ

Устройство комплектное распределительное переменного тока на напряжение 27,5 кВ серии "К-200"
