Терминалы интеллектуальные для присоединений распределительных устройств напряжением 3 кВ постоянного тока

Каталог для скачивания
Сертификат (декларация)

Описание

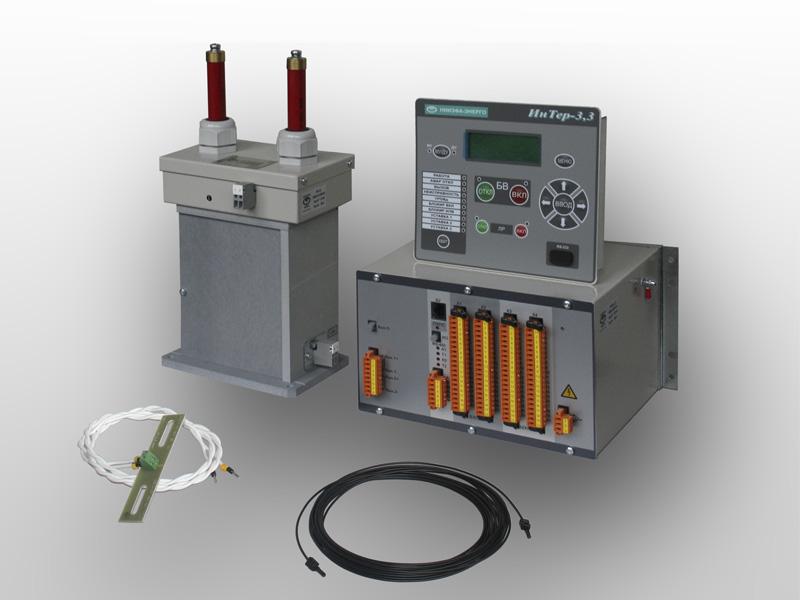

Терминалы интеллектуальные для присоединений распределительных устройств напряжением 3 кВ постоянного тока (ИнТер-3,3) предназначены для выполнения функций релейной защиты и автоматики, контроля и сигнализации, местного и дистанционного управления коммутационными аппаратами фидеров контактной сети тяговых подстанций, постов секционирования и пунктов параллельного соединения электрифицированных железных дорог постоянного тока напряжением 3,3 кВ.

Функции защит и автоматики:

  • двунаправленная максимальная токовая защита;

  • защита минимального сопротивления (дистанционная защита);

  • направленная защита по приращению тока в течение заданного времени с заданным коэффициентом адаптации к величине тока нагрузки, предшествующего приращению тока, с выдержкой времени;

  • направленная защита по скорости нарастания тока при близких коротких замыканиях;

  • защита минимального напряжения с выдержкой времени;

  • защита от отжига контактного провода;

  • контроль состояния присоединения;

  • двукратное автоматическое повторное включение (АПВ);

  • быстродействующее АПВ при появлении напряжения со стороны контактной сети;

  • устройство резервирования отказов выключателя (УРОВ);

  • блокировка многократных включений;

  • местное/дистанционное управление быстродействующим выключателем и линейным разъединителем контактной сети;

  • канал телеуправления RS-485;

  • канал USB для подключения переносного компьютера;

  • дистанционная смена наборов уставок.

Контролируемые параметры и функции:

  • ток и напряжение фидера;

  • регистрация аварийных событий;

  • хранение в памяти 23 последних осциллограмм формы тока и напряжения фидера при аварийных отключениях;

  • подсчет аварийных и оперативных отключений;

  • суммарный ток всех отключений выключателя.

В зависимости от требований заказчика номинальное напряжение цепей управления может быть:

  • 110 В постоянного тока;

  • 220 В постоянного тока.
