Терминалы интеллектуальные для присоединений распределительных устройств напряжением 25 кВ и 2x25 кВ переменного тока

Каталог для скачивания
 Сертификат (декларация)

Описание

Терминалы интеллектуальные присоединений 25 кВ и 2x25 кВ переменного тока предназначены для выполнения функций защиты и автоматики, контроля и сигнализации, местного и дистанционного управления коммутационными аппаратами присоединений, а также диагностики выключателей и самодиагностики.

Область применения – присоединения открытые и закрытые распределительные устройства железных дорог, электрифицированных на переменном токе 25 кВ и 2х25 кВ.

Терминалы устанавливаются в релейных отсеках КРУ и КРУН, на панелях и в шкафах в релейных залах и пультах управления тяговых подстанций и линейных пунктов электроснабжения железных дорог электрифицированных на переменном токе.

Модификации терминалов интеллектуальных присоединений 25 кВ и 2x25 кВ переменного тока:

Тип  присоединения

Модификация терминала

Питающая линия контактной сети напряжением 25 кВ

переменного тока

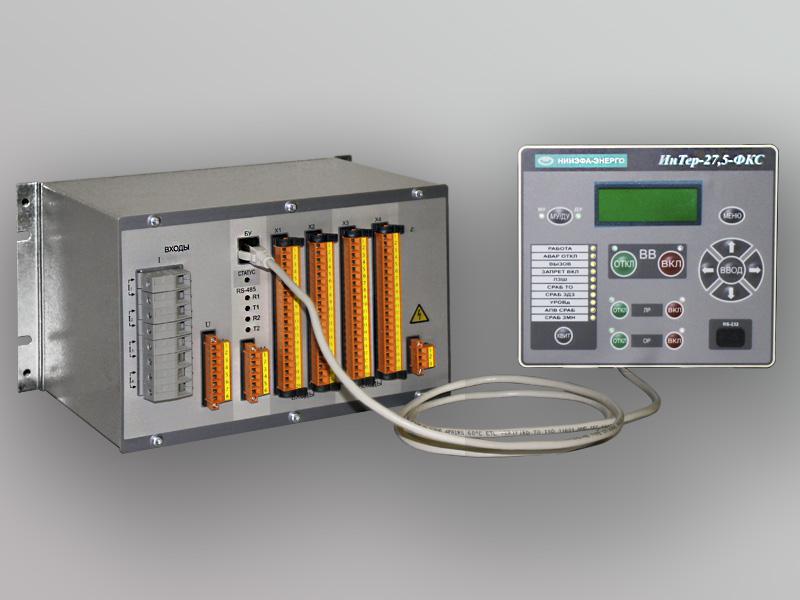

ИнТер-27,5-ФКC

Запасной выключатель (с разъединителями)

ИнТер-27,5-ЗВР

Ввод распределительных устройств напряжением

25 кВ и 2х25 кВ переменного тока

ИнТер-27,5-ФВВ

Линия электропередачи «два провода – рельс»

ИнТер-27,5-ДПР

Питающая линия контактной сети напряжением 2х25 кВ

переменного тока

ИнТер-27,5-ФТC

Выключатель автотрансформаторного пункта

ИнТер-27,5-АТП

Фильтрокомпенсирующее устройство

ИнТер-27,5-УФК

Устройство продольной компенсации реактивной мощности

ИнТер-27,5-УПрК

Запасной выключатель распределительных устройств

напряжением 2х25 кВ переменного тока

ИнТер-2х25-ЗВР

В зависимости от требований заказчика номинальное напряжение цепей управления может быть:

  • 110 В постоянного тока;
  • 220 В постоянного тока.
