Модули общеподстанционного управления распределительным устройством 110(220) кВ

Каталог для скачивания
Опросный лист

Технические характеристики

Напряжение цепей питания

  • отопление
  • освещение
  • вспомогательные нужды
  • аварийное освещение



переменное трехфазное 380 В, 50 Гц
переменное 220 В, 50 Гц
переменное 220 В, 50 Гц
постоянное 220 В

Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1 (по специальному заказу УХЛ1)

Габаритные размеры модулей (длина х глубина х высота), мм, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м




6080х3230х3910
4970х3230х3910

Масса, кг, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м



7500
6500



Описание

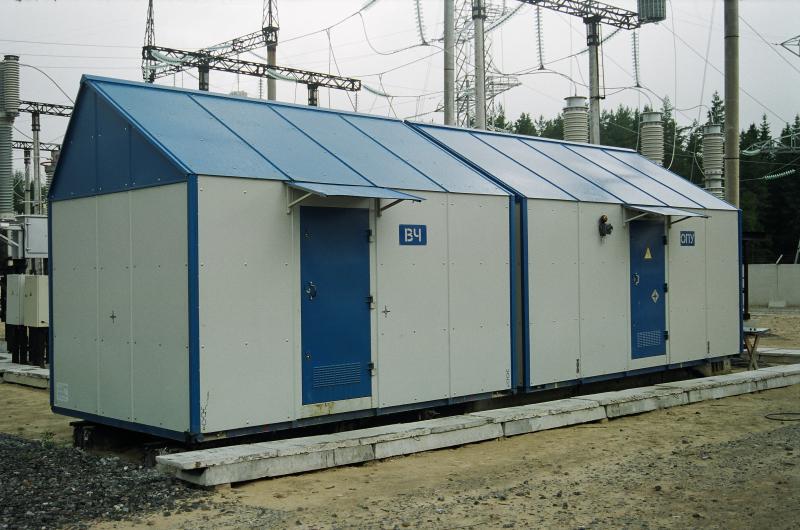

Модули общеподстанционного управления распределительным устройством 110(220) кВ предназначены для дистанционного управления коммутационными аппаратами распределительных устройств до 220 кВ тяговых и трансформаторных подстанций железных дорог.

Состав модулей общеподстанционного управления распределительным устройством 110(220) кВ:

  • здания мобильного контейнерного типа системы «КМУ»;

  • функциональный блок общеподстанционного управления распределительным устройством 110(220) кВ.

  • шкаф распределительный собственных нужд.

Модули общеподстанционного управления распределительным устройством 110(220) кВ оснащены:

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • системой вентиляции;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации.

Базовый состав модулей общеподстанционного управления распределительным устройством 110(220) кВ:

 Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные

Блоки функциональные общеподстанционного управления распределительным устройством 110(220) кВ
