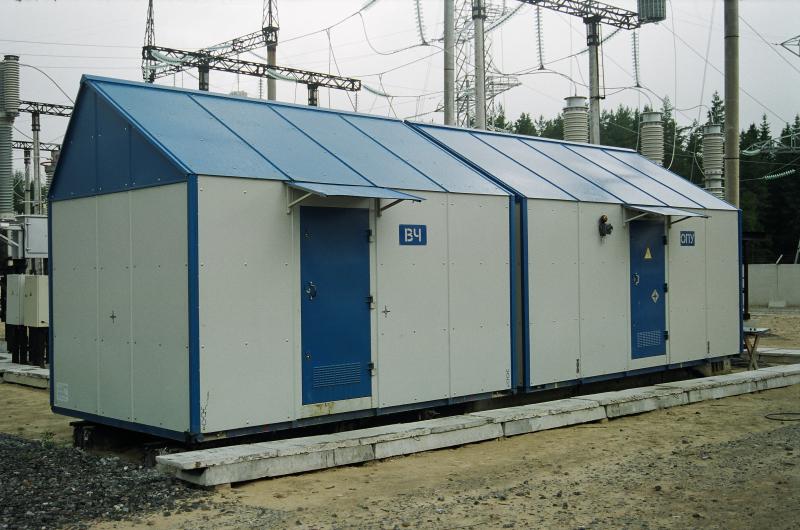

Модули общеподстанционного управления распределительным устройством 25 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Напряжение цепей питания

  • отопление
  • освещение
  • вспомогательные нужды
  • аварийное освещение



переменное трехфазное 380 В, 50 Гц
переменное 220 В, 50 Гц
переменное 220 В, 50 Гц
постоянное 220 В
Климатическое исполнение и категория размещения по
ГОСТ 15150-69		 У1 (по специальному заказу УХЛ1)

Габаритные размеры модулей
(длина х глубина х высота), мм, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м




6080х3230х3910
4970х3230х3910

Масса, кг, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м



7500
6500



Описание

Модули общеподстанционного управления распределительным устройством 25 кВ предназначены дистанционного управления коммутационными аппаратами распределительных устройств напряжением 25 кВ тяговых подстанций железных дорог.

Состав модулей общеподстанционного управления распределительным устройством 25 кВ:

  • здание мобильного контейнерного типа системы «КМУ»;

  • функциональный блок общеподстанционного управления распределительным устройством 25 кВ;

  • шкаф распределительный собственных нужд.

Модули общеподстанционного управления распределительным устройством 25 кВ оснащены:

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • система вентиляции;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации.

Базовый состав модулей общеподстанционного управления распределительным устройством 25 кВ:

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные

Блоки функциональные общеподстанционного управления распределительным устройством 25 кВ
