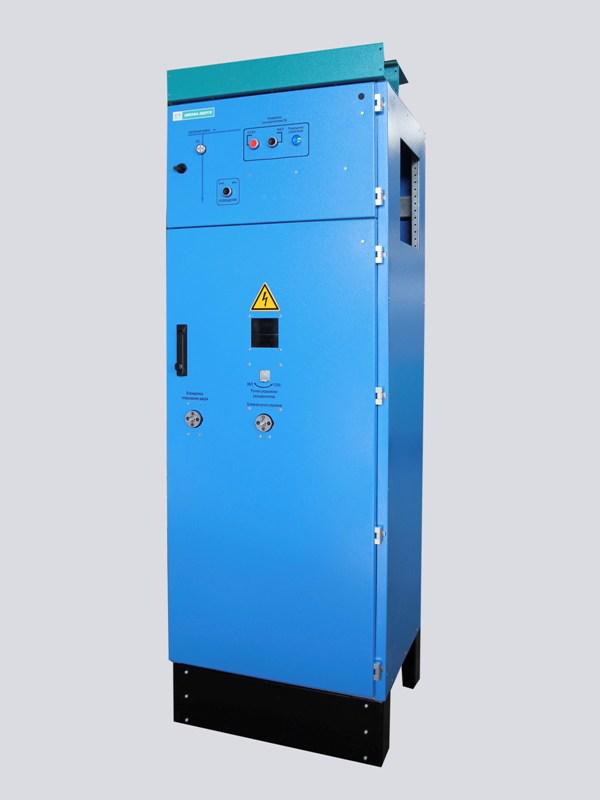

Устройство комплектное распределительное постоянного тока отрицательной шины РУОШ-825 В

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики

РУОШ-825 В

Номинальное напряжение, В

825

Номинальный ток главных цепей шкафов, А

2500; 4000; 5000

Номинальный ток сборных шин, А

4000; 5000
Номинальное напряжение питания привода разъединителя, В
  • постоянного тока
  • переменного тока, частотой 50 Гц



110; 220
230
Номинальное напряжение вспомогательных цепей, В:
  • постоянного тока
  • переменного тока, частотой 50 Гц



110; 220
42; 230

Виды изоляции

Воздушная, комбинированная (воздушная и твердая)

Условия обслуживания

одностороннее

Вид линейных высоковольтных подсоединений

Кабельные, шинные

Степень защиты по ГОСТ 14254-2015

IP31

Вид управления

дистанционное, местное, телеуправление.

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

700х670х2100

Масса шкафа, кг, не более

300

Шкаф тиристорного замыкателя

Диапазон регулирования уставки напряжения включения (между контуром заземления и шиной минус 825 В), В

От 160 до 200

Диапазон измерения тока (вход 1), кА

От 0 до 2

Диапазон измерения тока (вход 2), кА

От 0 до 100

Диапазон измерения переменной составляющей напряжения между контуром заземления и шиной минус 825 В (вход 3), В



От 0 до 100

Диапазон измерения постоянной составляющей напряжения между контуром заземления и шиной минус 825 В (вход 3), В

От минус 100  до 100

Степень защиты по ГОСТ 14264-2015

IP20

Климатическое исполнение и категория размещения по

ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

716х662х2014

Масса шкафа, кг, не более

270



Описание

РУОШ-825 В

Устройство комплектное распределительное постоянного тока отрицательной шины РУОШ-825 В предназначено для распределения электроэнергии постоянного тока тяговых подстанций метрополитена.

Базовой конструктивной и функциональной единицей устройства комплектного распределительного постоянного тока отрицательной шины РУОШ-825 В является шкаф.

Основные типы шкафов устройства комплектного распределительного постоянного тока отрицательной шины РУОШ-825 В:

  • шкаф разъединителя минусовой шины;
  • шкаф подключения.

.Тип шкафов, их количество и взаимное расположение в устройстве комплектном распределительном постоянного тока отрицательной шины РУОШ-825 В определяются проектом подстанции.

Шкаф тиристорного замыкателя

Шкаф тиристорного замыкателя предназначены для защиты шин КРУ-825 В.

Шкаф тиристорного замыкателя повышает надежность работы тяговой сети – выполняет следующие функции при аварийных режимах:

  • снимает перенапряжение и не допускает появления длительно существующих значительных разностей потенциалов между заземленными конструкциями (а также бронью кабелей различного назначения) и цепью обратного тока тяговой сети (цепями отсоса). Перенапряжение в тяговой сети возникает при переходных процессах на неисправном подвижном составе;
  • снижает сопротивление цепи короткого замыкания, что приводит к увеличению тока короткого замыкания, уменьшению времени отключения поврежденного участка тяговой сети быстродействующими выключателями, а значит и к повышению надежности;
  • является датчиком замыкания цепи 825 В на заземленные конструкции или броню кабелей;
  • обеспечивает безопасность персонала при обслуживании цепей отсоса.

Шкаф тиристорного замыкателя устанавливается в одну линейку со шкафами КРУ в соответствии с проектом подстанции.
