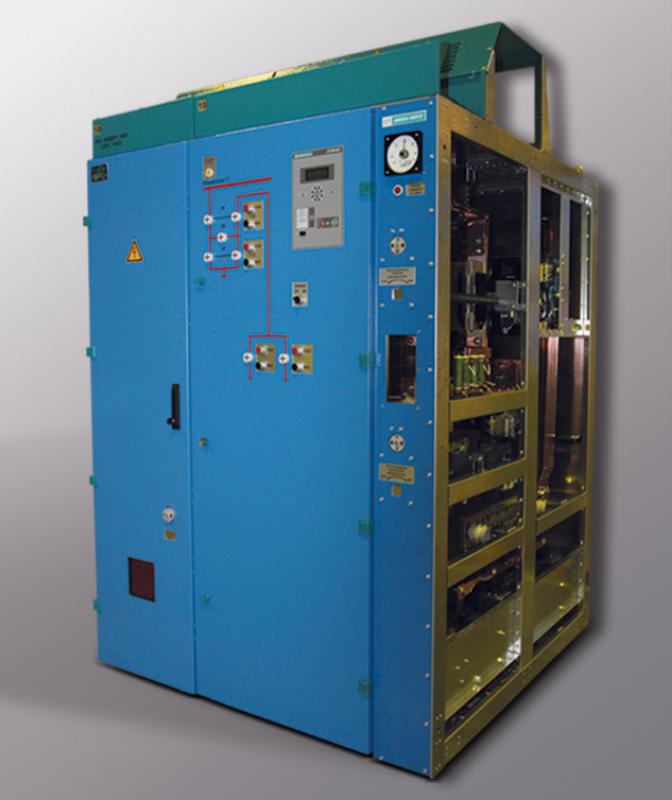

Устройство комплектное распределительное постоянного тока на напряжение 825 В серии "1С-825"

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики

Номинальное напряжение, В

825

Номинальный ток главных цепей ячеек, А

4000; 5000; 6300

Номинальный ток сборных шин, А

8000

Типы выключателей

ВАБ-206

Ток термической стойкости (кратковременный), кА

30

Время протекания тока термической стойкости, с, не более

2

Номинальный ток электродинамической стойкости главных цепей, кА

45

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока



110; 220
220; 42

Вид изоляции

воздушная

Вид линейных подсоединений

кабельные

Условия обслуживания

одностороннее

Степень защиты по ГОСТ 14254-2015

IP20

Вид управления

дистанционное, местное, телеуправление

Максимальное количество и сечение высоковольтных кабелей, мм²

8х(1х240)

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

1500х1610х2360

Масса ячейки, кг, не более

1250





Описание

Устройство комплектное распределительное постоянного тока на напряжение 825 В серии «1С-825» предназначено для приема и распределения электрической энергии постоянного тока напряжением 825 В на тяговых подстанциях метрополитена.

Базовой конструктивной и функциональной единицей устройства комплектного распределительного постоянного тока на напряжение 825 В серии «1С-825» является ячейка.

Основные типы ячеек устройства комплектного распределительного постоянного тока на напряжение 825 В серии «1С-825»:

  • ячейка фидера;

  • ячейка резервного выключателя;

  • ячейка катодного выключателя;

  • ячейка заземляющего разъединителя.

Тип ячеек, их количество и взаимное расположение в устройстве комплектном распределительном постоянного тока на напряжение 825 В серии «1С-825» определяются проектом.
