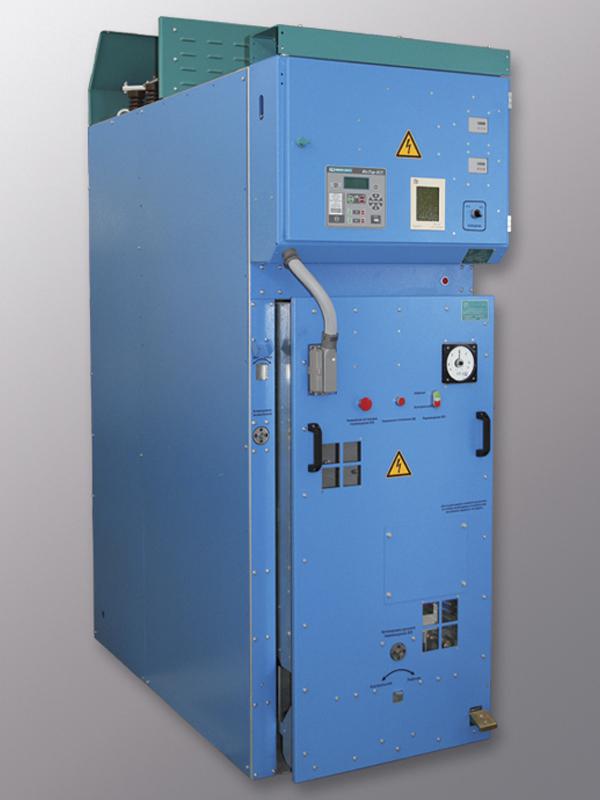

Устройство комплектное распределительное постоянного тока на напряжение 825 В серии "КВ-825"

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики

Номинальное напряжение, В

825

Номинальный ток главных цепей ячеек КРУ, А

4000; 5000; 6300; 8000
Номинальный ток сборных шин, А, не более 800

Типы выключателей

ВАБ-206

Ток термической стойкости (кратковременный), кА, не менее

30

Время протекания тока термической стойкости, с, не более

2

Номинальный ток электродинамической стойкости главных цепей ячеек КРУ, кА

45

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока, 50 Гц



110; 220
220; 42

Вид изоляции

воздушная

Вид линейных подсоединений

кабельные.

Условия обслуживания

одностороннее

Степень защиты по ГОСТ 14254-2015

IP20

Вид управления

дистанционное, местное, телеуправление

Максимальное количество и сечение высоковольтных кабелей, мм²

6х(1х240)

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

800х1800х2500

Масса ячейки, кг, не более

1500



Описание

Устройство комплектное распределительное постоянного тока на напряжение 825 В серии «КВ-825» предназначено для распределения электрической энергии постоянного тока тяговых подстанций метрополитена.

Базовой конструктивной и функциональной единицей устройства комплектного распределительного постоянного тока на напряжение 825 В серии «КВ-825» является ячейка.

Основные типы ячеек устройства комплектного распределительного постоянного тока на напряжение 825 В серии «КВ-825»:

  • ячейка фидера;

  • ячейка резервного выключателя

  • ячейка секционного разъединителя;

  • ячейка катодного выключателя;

  • ячейка заземляющего разъединителя;

  • ячейка кабельного подключения.

Тип ячеек, их количество и взаимное расположение в устройстве комплектном распределительном постоянного тока на напряжение 825 В серии «КВ-825» определяются проектом подстанции.

Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»

Терминал интеллектуальный присоединения постоянного тока ИнТер-825
