Модули вспомогательные

Каталог для скачивания

Технические характеристики

Напряжение цепей питания

  • отопление
  • освещение
  • аварийное освещение
  • дополнительное оборудование



переменное трехфазное 400 В, 50 Гц
переменное 230 В, 50 Гц
постоянное 220 В
переменное трехфазное  400 В, 50 Гц

Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1 (по специальному заказу УХЛ1)

Габаритные размеры модулей, (длина х глубина х высота), мм, не более

  • служебный
  • служебно-бытовой
  • бытовой
  • мастерская
  • технологический
  • ВЧ-связь
  • связь




6080х3230х3910
6080х3230х3910
6080х3230х3910
6400х3230х3910
6400х3230х3910
5210х3230х3910
6400х3230х3910

Масса, кг, не более

  • служебный
  • служебно-бытовой
  • бытовой
  • мастерская
  • технологический
  • ВЧ-связь
  • связь



6400
7000
9000
7000
7100
5700
7300



Описание

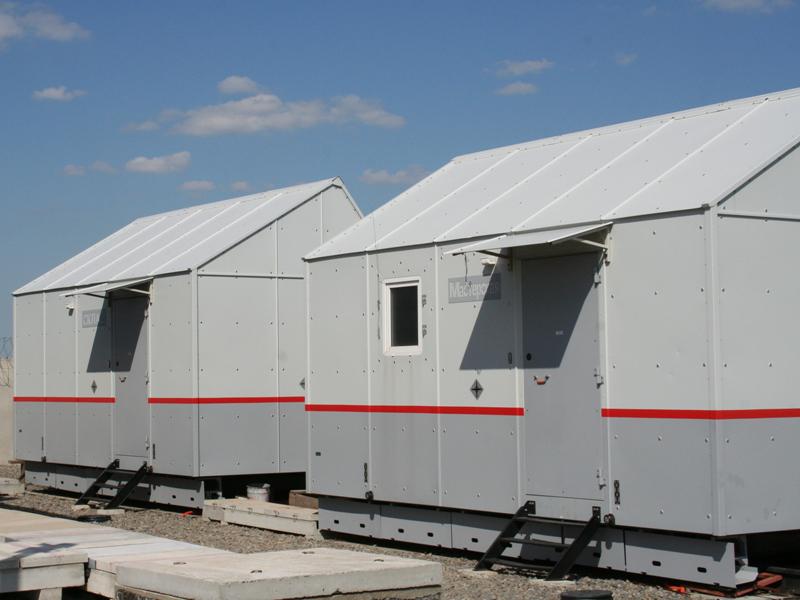

Модули вспомогательные предназначены для организации обслуживания и ремонта оборудования тяговых подстанций магистральных железных дорог.
Состав модулей вспомогательных:

  • модуль Служебный;

  • модуль Служебно-бытовой;

  • модуль Бытовой;

  • модуль Мастерская;

  • модуль Технологический;

  • модуль ВЧ-связь;

  • модуль Связь.

Модули вспомогательные оснащены:

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации;

  • шкафом распределительным собственных нужд;

  • устройством вентиляции;

  • дополнительным оборудованием.

Подключение, питание и управление всех систем модулей вспомогательных  осуществляется со шкафа распределительного собственных нужд.
Модуль «Служебный»  имеет помещения для приготовления и приема пищи, для отдыха и сна. Он может быть как отдельностоящий, так и стыковаться с соседними модулями как левой, так и правой торцевой стенкой.

Модуль «Служебно-бытовой» выполняет те же функции, но может быть только отдельностоящим. Кроме того, он имеет отдельное помещение с биотуалетом.

Модуль «Бытовой» предназначен для поддержания чистоты и личной гигиены обслуживающего персонала на тяговой подстанции.

Модуль «Мастерская» позволяет проводить мелкие ремонтные работы оборудования тяговой подстанции. В нем установлены стеллажи и верстак с набором слесарного и электроинструмента.

Модуль «Технологический» предназначен для хранения комплектов запасных  частей и принадлежностей  функционального оборудования тяговой подстанции.

Модуль «ВЧ-связь» и модуль «Связь» служат для размещения оборудования связи, не входящего в комплект поставки модуля.

Модули «Мастерская», «Технологический», «ВЧ-связь»  изготовляются отдельностоящими. Устройство вентиляции в этих модулях может устанавливаться как в левой, так и в правой торцевой стенке.

Модули вспомогательные относятся к II степени огнестойкости по классификации «Технического регламента о требованиях пожарной безопасности» № 123-Ф3 от 22 июля 2008 г.

Класс модулей вспомогательных по конструктивной пожарной опасности – С0.

Базовый состав модулей вспомогательных:

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные

Вспомогательное функциональное и технологическое оборудование в зависимости от назначения модуля
