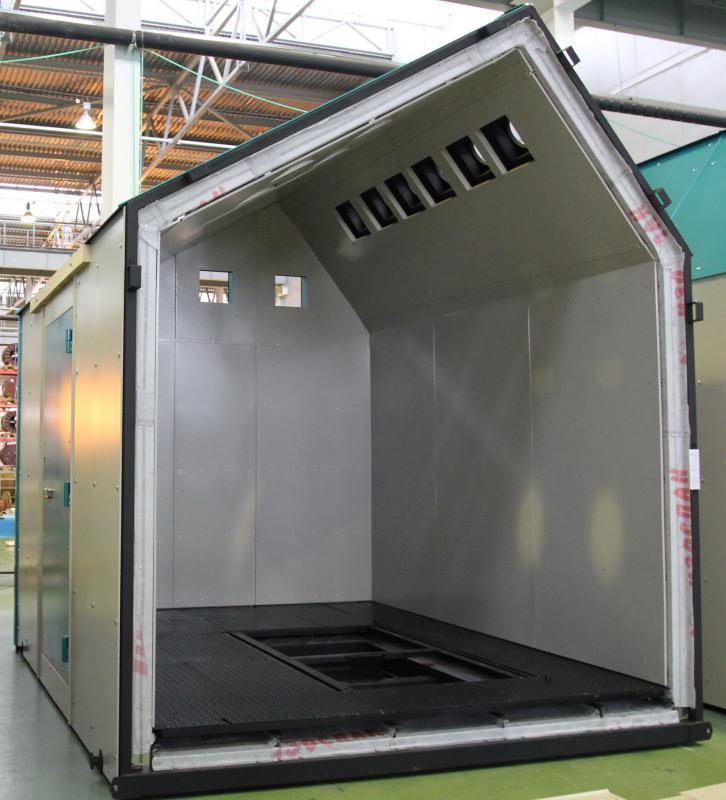

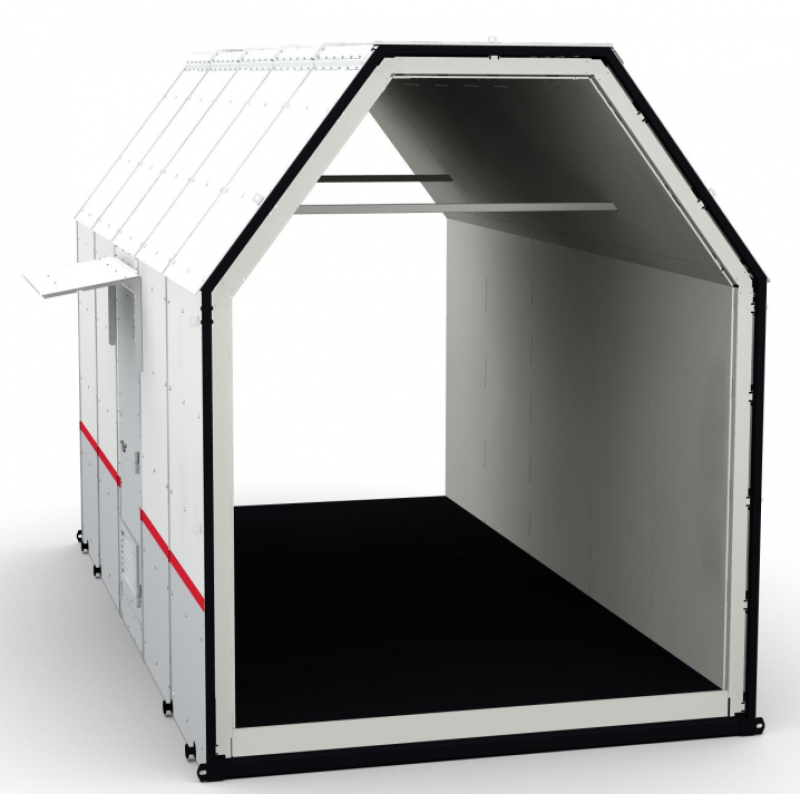

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные

Каталог для скачивания
Сертификат (декларация)
Сертификат (декларация)

Технические характеристики

Ширина, м

от 3,6 до 12

Глубина, м

3,23

Высота, м

3,9

Масса, до, т

12

При необходимости производится поставка зданий с другими размерами.

Описание

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные (далее – корпуса) предназначены для размещения электротехнического оборудования переменного и постоянного тока класса напряжений от 0,4 до 35 кВ, а также вспомогательного технологического оборудования.

Климатическое исполнение корпусов - У1 по ГОСТ 15150-69.

По специальному заказу возможно изготовление корпусов климатического исполнения УХЛ1.
Срок службы зданий - не менее 25 лет.

Исполнение крыши корпусов – трехскатное, по требованию заказчика допускается изготовление двухскатной крыши.

Максимальные габаритные размеры корпусов не превышают установленных габаритных размеров погрузки  1Т по ГОСТ 9238-2022.

При использовании корпусов, нормативное значение снеговой нагрузки на  горизонтальную проекцию покрытия принято  равным 3,5 кПа (357 кгс/м²).

Унифицированные нормативные значения равномерно распределенных нагрузок от воздействия людей, оборудования на полы корпусов приняты равными - по действительной нагрузке, но не менее 2,0 кПа (200 кгс/м²).

Конструкция корпусов соответствует нагрузкам, возникающим при их монтаже (демонтаже) и транспортировании при коэффициенте динамичности, равном 1,5.

Допуски геометрических параметров металлических конструкций и элементов корпусов соответствуют 14-му квалитету по ГОСТ 25347-2013, ГОСТ 25348-82.

Наружные швы, притворы и вводы инженерных сетей утеплены и герметизированы.

Стальные конструкции и металлические элементы корпусов имеют защитные лакокрасочные, порошковые полимерные и/или металлические покрытия.

Конструкция и детали креплений оборудования и различных устройств обеспечивают  восприятие динамических нагрузок, возникающих при транспортировании корпусов.

Наружные двери имеют приспособления для закрывания и открывания снаружи и приспособления, обеспечивающие вандалозащищенность корпусов.

Изнутри двери открываются  без ключа.

Материалы и конструкции, применяемые для изготовления корпусов, соответствуют требованиям стандартов, технических условий, технических свидетельств, утвержденных в установленном порядке и контрактов на поставку.

Материалы и конструкции для обшивки стен, теплоизоляции, звукоизоляции и отделки соответствуют функциональному назначению корпусов и разрешены к  применению в  действующем законодательстве.

Наружная и внутренняя обшивка корпусов выполняются  из стального листа толщиной, обеспечивающей жесткость и прочность конструкции:

  • не менее 2 мм - для наружной обшивки;

  • не менее 1 мм - для внутренней обшивки.

Тепловая развязка между «холодной» наружной и «теплой» внутренней обшивками обеспечивается с помощью перфорированных металлических профилей, имеющих достаточное тепловое сопротивление.

Слой теплоизоляции установлен  изнутри корпуса на наружную обшивку и на верхнюю поверхность основания корпуса.

Функциональное оборудование устанавливается внутри корпуса на фальшпол.

Фальшпол закрепляется на основании корпуса в ограниченном количестве мест для снижения тепловых потерь.

Крепление наружной обшивки к силовому каркасу производится болтами.

Крепление элементов внутренней обшивки производится саморезами (через тепловые развязки).

Конструкция корпусов пожаробезопасна и соответствует требованиям ГОСТ 12.1.004-91.

Степень огнестойкости корпусов по потере устойчивости каркаса – III по СП 2.13130.

По специальному заказу возможно изготовление корпусов со степенью огнестойкости II.

Класс конструктивной пожарной опасности здания – С0.

По желанию Заказчика корпуса могут быть снабжены следующими конструктивными элементами:

  • входной дверью и окнами;

  • посадочными местами для устройств вентиляции;

  • посадочными местами для установки проходных изоляторов;

  • люками обслуживания функционального оборудования .

Конструкция корпусов обеспечивает возможность их установки на основание в виде рельсошпальной решетки, либо на бетонный ленточный фундамент. Отклонение плоскости основания от общей прилегающей плоскости должно быть не более 50 мм. Уклон плоскости фундамента и отклонение от плоскостности поверхности фундамента допускается не более 1 мм на 1м. Для обеспечения возможности реализовать схемы земляных защит при размещении внутри электротехнического оборудования постоянного тока корпуса могут устанавливаться на изолирующие подставки.

Отдельно стоящие корпуса поставляются на место монтажа в полной заводской готовности, обычно с установленным внутри функциональным оборудованием. В случае стыковки нескольких корпусов в общее помещение при помощи стыковочных комплектов, они поставляются транспортными блоками, закрытыми транспортными заглушками.
