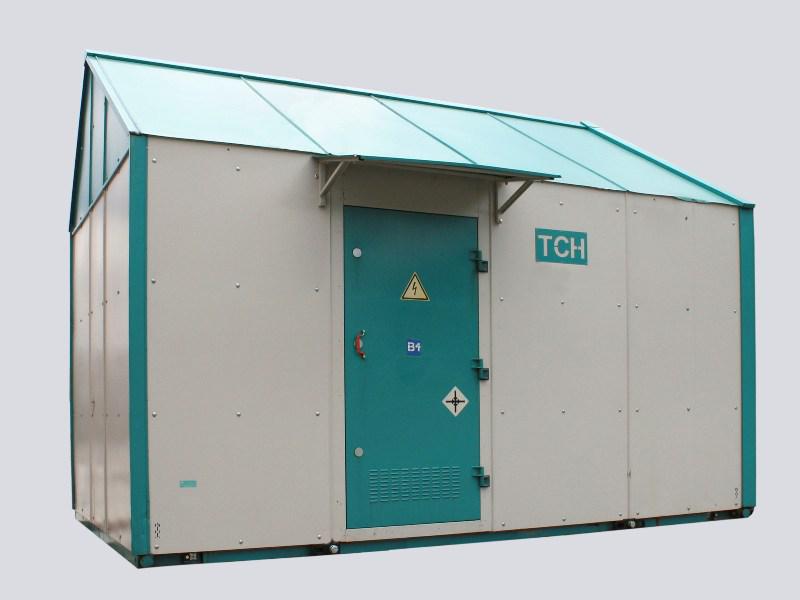

Модули трансформаторов собственных нужд

Каталог для скачивания
 Опросный лист

Технические характеристики

Род тока переменный
Номинальная частота, Гц 50
Номинальное питающее напряжение переменного тока, кВ 6; 10; 20; 35*
Номинальное выходное напряжение переменного тока, кВ 0,4/0,23
Номинальная выходная мощность одного трансформатора, кВ∙А 100; 160; 250; 400; 630
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1 (по специальному заказу УХЛ1)

Габаритные размеры модулей, (длина х глубина х высота), мм, не более

5050х3230х3910

Масса модуля, кг, не более

  • при установке одного трансформатора
  • при установке двух трансформаторов



7500
12000

*Примечание - Изготовление по специальному заказу, при предварительном согласовании с предприятием-изготовителем.



Описание

Модули трансформаторов собственных нужд предназначены для размещения трансформаторов мощностью до 630 кВ∙А, обеспечивающих питание переменным током следующего оборудования:

  • собственных нужд переменного тока;

  • распределительных устройств линий автоблокировки;

  • низковольтных комплектных устройств переменного тока.

Область применения модулей трансформаторов собственных нужд – тяговые подстанции, трансформаторные подстанции и линейные устройства тягового электроснабжения железных дорог.

Модули трансформаторов собственных нужд изготавливаются в двух конструктивных вариантах:

  • при установке одного трансформатора мощностью до 630 кВ∙А;

  • при установке двух трансформаторов каждый мощностью до 630 кВ∙А.

Состав модулей трансформаторов собственных нужд:

  • здание мобильное контейнерного типа системы «КМУ»;

  • силовые трансформаторы в защитной оболочке (кожухе).

  • шкаф распределительный собственных нужд.

Модули трансформаторов собственных нужд устанавливаются на основание в виде рельсошпальной решетки, на бетонный ленточный фундамент или сейсмостойкий фундамент.

Модули трансформаторов собственных нужд оснащены:

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации.

Базовый состав модулей трансформаторов собственных нужд:

Здание мобильное (инвентарное) контейнерного типа системы «КМУ» сварное

Один или два трансформатора, сухие, мощностью до 630 кВА
