Модули распределительного устройства напряжением 35 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение, кВ

35
Наибольшее рабочее напряжение, кВ 40,5

Номинальный ток главных цепей блоков РУ-35 кВ, А

50; 100; 200; 630;

1000; 1600; 2000
Ток термической стойкости (кратковременный), кА, не менее 25,0
Номинальный ток электродинамической стойкости главных цепей (амплитуда), кА 63,0

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220

230

Климатическое исполнение и категория размещения по  ГОСТ 15150-69

У1 (по специальному заказу УХЛ1)

Подключение к оборудованию модуля

Кабельное, шинное

Габаритные размеры модулей (длина х глубина х высота), мм, не более

  • длина
  • глубина
  • высота
 от 1200 до 12000
3230
3900
Масса, кг, не более от 3000 до 23000



Описание

Модули КРУ-35 кВ предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 35 кВ (в сетях с изолированной или заземленной через дугогасящий реактор нейтралью).

Состав модулей распределительного устройства 35 кВ:

  • здания мобильные контейнерного типа системы «КМУ»;

  • оборудование на базе функциональных блоков распределительного устройства 35 кВ.

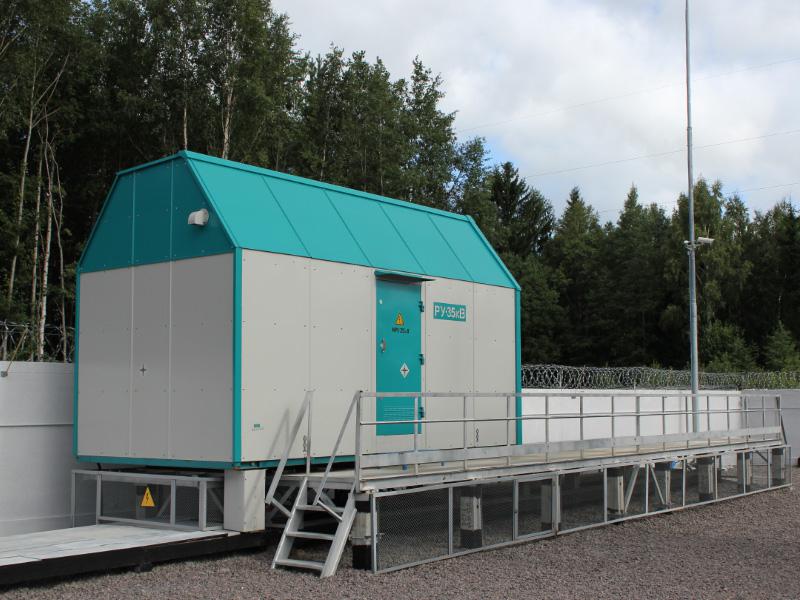

Модули распределительного устройства напряжением 35 кВ предназначены для установки на открытом воздухе на основание в виде рельсошпальной решетки или на бетонный ленточный фундамент.

Модули распределительного устройства напряжением 35 кВ оснащены:

  • шкафом распределительным собственных нужд;

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации;

  • вентиляцией приточно-вытяжной;

  • системой обогрева крыши и водостоков (в соответствии с опросным листом).

Базовый состав модуля распределительного устройства 35 кВ:

Блоки функциональные распределительного устройства 35 кВ

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
