Модули распределительного устройства напряжением 25 кВ

Каталог для скачивания
Опросный лист

Технические характеристики

Номинальное напряжение (линейное), кВ

27,5

Наибольшее рабочее напряжение (линейное), кВ

29,0

Номинальный ток главных цепей блоков РУ, А

630, 1000, 1600, 2000

Ток отключения выключателя, встроенного в  шкаф, кА, не менее

25

Ток термической стойкости (кратковременный), кА, не менее

25

Номинальный ток электродинамической стойкости главных цепей шкафов (амплитуда), кА

63

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока, частотой 50 Гц



110; 220
230

Климатическое исполнение и категория размещения
по ГОСТ 15150-69

У1(по специальному заказу УХЛ1)

Подключение к оборудованию модуля

кабельное, шинное

Габаритные размеры модулей (длина х глубина х высота), мм, не более

  • длина
  • глубина
  • высота

от 1200 до 12000
3230
3900

Масса, кг, не более

от 3000 до 23000



Описание

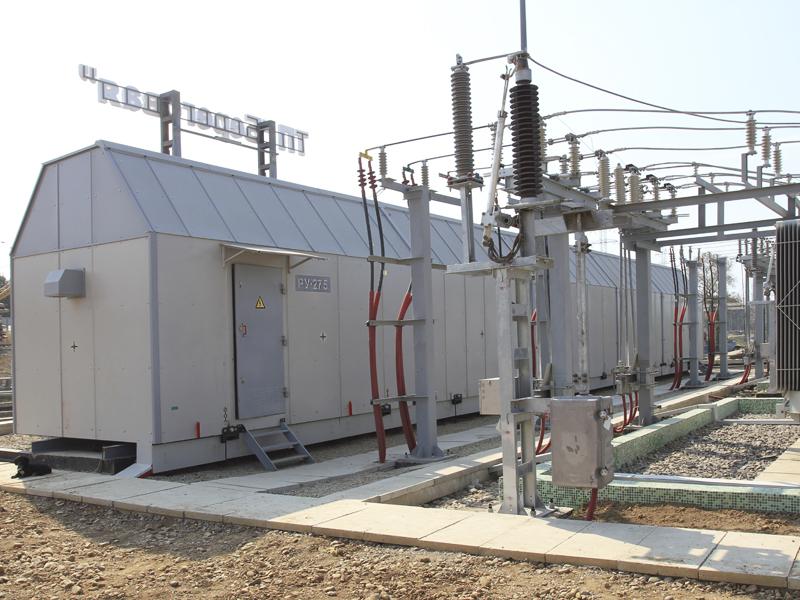

Модули распределительного устройства напряжением 25 кВ предназначены для приема и распределения электрической энергии переменного тока промышленной частоты напряжением 25 кВ на тяговых подстанциях переменного тока железных дорог.

Состав модулей распределительного устройства 25 кВ:

  • здания мобильные контейнерного типа системы «КМУ»;
  • функционального оборудование на базе функциональных блоков распределительного устройства  напряжением 25 кВ.

Модули распределительного устройства  напряжением 25 кВ предназначены для установки на открытом воздухе на основание в виде рельсошпальной решетки или на бетонный ленточный фундамент.

Модули распределительного устройства  напряжением 25 кВ оснащены:

  • шкафом распределительным собственных нужд;

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации;

  • вентиляцией приточно-вытяжной;

  • системой обогрева крыши и водостоков (в соответствии с опросным листом).

Базовый состав модуля распределительного устройства напряжением 25 кВ:

Блоки функциональные распределительного устройства напряжением 25 кВ

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
