Модули распределительного устройства напряжением 6(10) кВ ЛЭП АБ

Каталог для скачивания
Опросный лист

Технические характеристики

Номинальное напряжение, кВ

6            10

Наибольшее рабочее напряжение, кВ

7,2          12,0

Номинальный ток главных цепей блоков, А

в соответствии с техническими условиями на шкафы, входящие в блок

Ток термической стойкости (кратковременный), кА, не менее

20,0; 25,0

Номинальный ток электродинамической стойкости главных цепей (амплитуда), кА

51,0; 64,0

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
230

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1 (по специальному заказу УХЛ1)

Максимальное количество шкафов серии «Омега» в модуле

  • типоразмера 6,0 м
  • типоразмера 4,8 м



4
3

Подключение к оборудованию модуля кабельное

Габаритные размеры модулей (длина х глубина х высота), мм, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м




6080х3230х3910
4970х3230х3910

Масса, кг, не более 11000



Описание

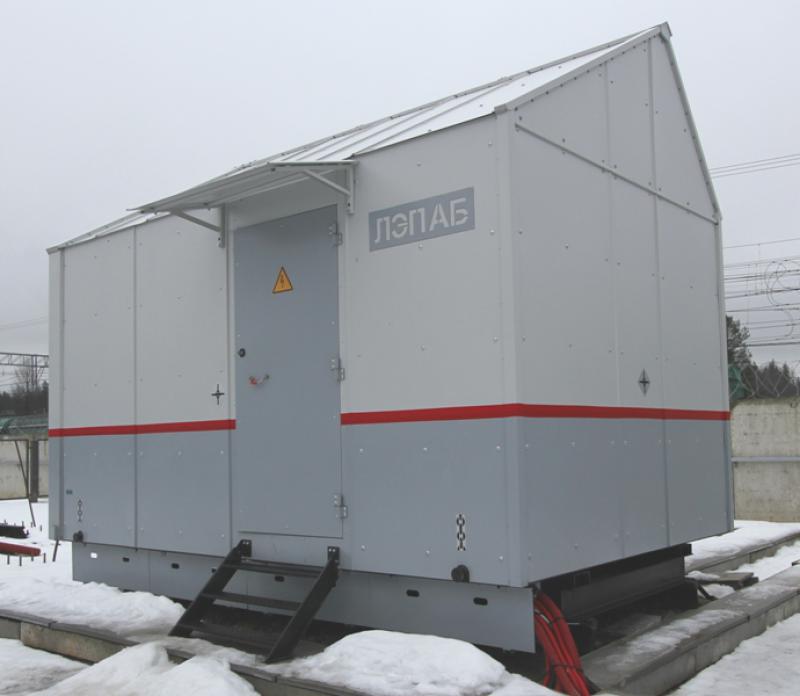

Модули распределительного устройства напряжением 6(10) кВ ЛЭП АБ предназначены для питания линий автоблокировки напряжением 6 или 10 кВ.

Состав модулей распределительного устройства напряжением 6(10) кВ ЛЭП АБ:

  • здания мобильные контейнерного типа системы "КМУ" типоразмером 6 м или 4,8 м;

  • оборудование на базе функциональных блоков распределительного устройства напряжением 6(10) кВ ЛЭП АБ.

Модули распределительного устройства напряжением 6(10) кВ ЛЭП АБ предназначены для установки на открытом воздухе на основание в виде рельсошпальной решетки или на бетонный ленточный фундамент или на сейсмостойкий фундамент.

Модули распределительного устройства напряжением 6(10) кВ ЛЭП АБ оснащены:

  • шкафом распределительным собственных нужд;

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации.

Базовый состав функциональных блоков, зданий:

Блоки функциональные распределительного устройства напряжением 6(10) кВ ЛЭП АБ

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
