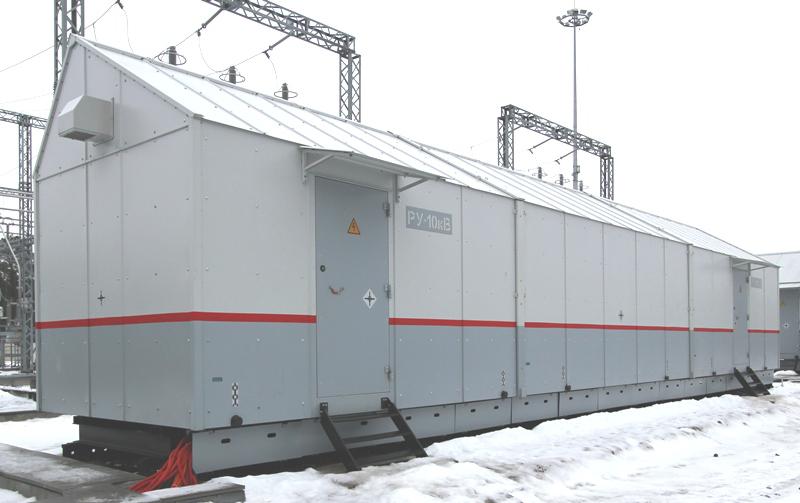

Модули распределительного устройства напряжением 6(10) кВ

Каталог для скачивания
Опросный лист

Технические характеристики

Наибольшее напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12,0

Номинальный ток главных цепей, А

до 3150

Ток термической стойкости (кратковременный), кА, не менее

до 40

Номинальный ток электродинамической стойкости главных цепей  (амплитуда), кА

до 102

Напряжение вторичных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
220

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1 (по специальному заказу УХЛ1)

Максимальное количество шкафов серии «Омега» в модуле

  • типоразмера 6,0 м
  • типоразмера 4,8 м



8
6

Максимальное количество шкафов серии «К-199» в модуле

  • типоразмера 6,0 м
  • типоразмера 4,8 м



8
6

Подключение к оборудованию модуля

  • шкафы серии «Омега»
  • шкафы серии «К-199»



кабельное, шинное
кабельное

Габаритные размеры модулей (длина х глубина х высота), мм, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м



6080х3230х3910 4970х3230х3910

Масса, кг, не более 12000



Описание

Модули распределительного устройства 6(10) кВ предназначены для и распределения электрической энергии.

Модули распределительного устройства напряжением 6(10) кВ предназначены для приема и распределения электрической энергии переменного тока промышленной частоты напряжением 6(10) кВ на тяговых и трансформаторных подстанциях железных дорог.

Состав модулей распределительного устройства напряжением 6(10) кВ:

  • здания мобильные контейнерного типа системы "КМУ" типоразмером 6,0 м или 4,8 м;

  • оборудование на базе функциональных блоков распределительного устройства напряжением 6(10) кВ.

Модули распределительного устройства напряжением 6(10) кв предназначены для установки на открытом воздухе на основание в виде рельсошпальной решетки, на бетонный ленточный фундамент или на сейсмостойкий фундамент.

Модули распределительного устройства напряжением 6(10) кВ оснащены:

  • щкафом распределительным собственных нужд;

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации.

Базовый состав функциональных блоков, зданий:

Блоки функциональные распределительного устройства напряжением 6(10) кВ

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
