Модули распределительного устройства напряжением 3,3 кВ

Каталог для скачивания
Опросный лист

Технические характеристики

Номинальное напряжение, кВ 3,3

Наибольшее рабочее напряжение, кВ

4,1

Номинальный ток присоединений шкафа профподогрева, А

2500

Номинальный ток главных цепей шкафов, А:

  • шкаф выключателя питающей линии тяговой сети
  • шкаф запасного выключателя
  • шкаф катодного разъединителя
  • шкаф разъединителя катодного выключателя
  • шкаф катодного выключателя
  • шкаф выключателя инвертора
  • шкаф выключателя токового выпрямителя
  • шкаф подключения







4000



Номинальный ток главных цепей шкафов, А:

  • шкаф фильтрустройства
  • шкаф секционного разъединителя



6300;
7200

Номинальный ток сборных шин, А

5000; 6300; 7200

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
 220

Номинальный ток отключения выключателя, встроенного в шкафы, кА

в соответствии
с ТУ на выключатель

Ток термической стойкости (кратковременный), кА, не менее

31,5

Номинальный ток электродинамической стойкости главных цепей шкафов (амплитуда), кА

41,0

Напряжение вторичных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
220

Климатическое исполнение и категория размещения  по ГОСТ 15150-69

У1 (по специальному заказу УХЛ1)

Максимальное количество шкафов в модуле

  • типоразмера 6,0 м
  • типоразмера 4,8 м



4
4

Подключение к оборудованию модуля

кабельное, шинное

Габаритные размеры модулей (длина х глубина х высота), мм, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м




6020х3230х3910
4830х3230х3910

Масса, кг, не более

12000



Описание

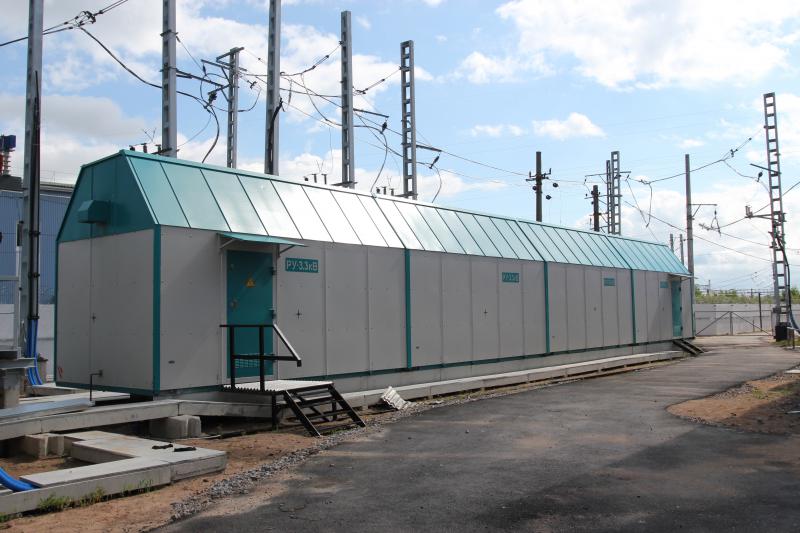

Модули распределительного устройства напряжением 3,3 кВ предназначены для приема и распределения электрической энергии постоянного тока напряжением 3 кВ на тяговых подстанциях постоянного тока железных дорог.

В состав модулей распределительного устройства 3,3 кВ входят:

  • здания мобильные контейнерного типа системы "КМУ" типоразмером 6,0 м или 4,8 м;

  • функциональное оборудование на базе функциональных блоков распределительного устройства напряжением 3,3 кВ;

  • шкаф распределительный собственных нужд;

  • вспомогательные технологические системы:

             - система отопления;

             - система освещения, в том числе аварийного;

             - датчики пожарной сигнализации;

             - датчики охранной сигнализации;

             - устройство вентиляции.

Базовый состав модуля распределительного устройства напряжением 3,3 кВ::

Блоки функциональные распределительного устройства напряжением 3,3 кВ

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
