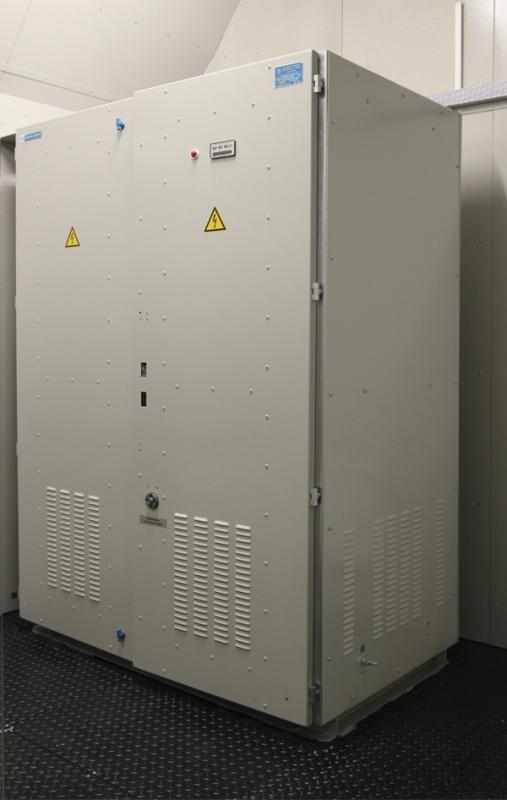

Устройство снижения электромагнитного влияния УСЭВ–25

Каталог для скачивания
Опросный лист

Технические характеристики



Количество фаз напряжения сети переменного тока

3

Номинальное линейное напряжение питающей сети, кВ

6; 10

Номинальная частота питающей сети, Гц

50

Номинальная полная мощность силового трансформатора, кВ•А

25

Параметры резистивно-емкостного RC фильтра:

  • сопротивление набора резисторов, Ом



  • емкость конденсаторной батареи, мкФ



1300; 1800
(10 шт. соединенных последовательно)

3,610; 2,085

Номинальное напряжение питания сети собственных нужд, В:

  • переменного тока, частотой 50 Гц
  • постоянного тока



220
220

Мощность потребляемая от сети собственных нужд, Вт,
не более

50

Габаритные размеры (ширина х глубина х высота), мм, не более

1600х950х2200

Масса, кг, не более

1100

Варианты параметров резистивно-емкостного фильтра

Система тягового электроснабжения

Параметры резистивно-емкостного фильтра



25 кВ

Резистор, кОм

1,30

Конденсатор, мкФ

3,61



2х25 кВ

Резистор, кОм

1,800

Конденсатор, мкФ

2,085





Описание

Устройство снижения электромагнитного влияния УСЭВ-25 предназначено для снижения до допустимых пределов несимметрии фазных напряжений в линии электропередачи автоблокировки и (или) продольного электроснабжения, вызванных электромагнитным влиянием напряжений и токов в тяговой сети.

Устройство снижения электромагнитного влияния УСЭВ-25 В состоит из:

  • силового трансформатора;
  • высоковольтных предохранителей;
  • резистивно-емкостного фильтра.
