Устройство вольтодобавочное

Каталог для скачивания

Технические характеристики

Количество фаз напряжения сети переменного тока

3

Номинальное напряжение питающей сети, кВ

10(6)

Номинальное выходное напряжение, В

500

Номинальный выходной ток, кА

3,15

Выходная мощность, кВт, не менее

1500

Напряжение питания собственных нужд трехфазное частотой 50 Гц, В

220±22

Коэффициент полезного действия в номинальном режиме, не менее

0,97

Диапазон регулирования выходного напряжения, В

От 0 до 500



Описание

Устройство вольтодобавочное предназначено для усиления электроснабжения контактной сети постоянного тока железных дорог. Устройство вольтодобавочное стабилизирует напряжение контактной сети путем регулирования уровня выходного напряжения тяговой подстанции в зависимости от токовой нагрузки.

Состав устройства вольтодобавочного:

  • модуль;

  • трансформатор;

  • щиток дистанционного управления;

  • датчик напряжения.

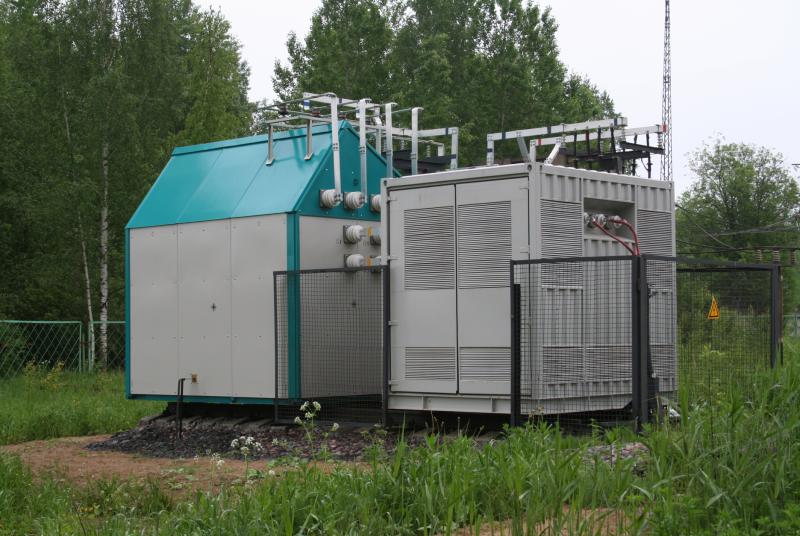

Модуль представляет собой конструкцию размером 4415x3200x3900 мм и массой 6300 кг. Основой конструкции является сварной каркас с навесными листами наружной и внутренней обшивки.

В состав модуля входят:

  • управляемый двенадцатипульсный выпрямитель;

  • шкаф питания;

  • реле земляной защиты;

  • коробка вводов;

  • устройство вентиляции.

Трансформатор представляет собой сухой трансформатор мощностью 2,5 МВА в кожухе размером 3035x3000x2930 мм и массой 10600 кг.

Условия эксплуатации устройства вольтодобавочного:

Наименование параметра

Модуль  ВДУ

Трансформатор ВДУ

Щиток ДУ

Климатическое исполнение и категория размещения

У1

У1

УХЛ4

Верхнее предельное рабочее значение температуры окружающего воздуха, °С

плюс  45

плюс  45

плюс  40

Нижнее предельное рабочее значение температуры окружающего воздуха, °С

минус  45

минус 45

плюс 1

Нижнее предельное рабочее значение температуры при транспортировании и хранении, ˚С

минус  50

минус  50

минус  50

Верхнее значение относительной  влажности воздуха при температуре плюс 25 °С, %

100

100

80

Высота над уровнем моря, м, не более

1000

1000

1000



Базовый состав устройства вольтодобавочного:

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
