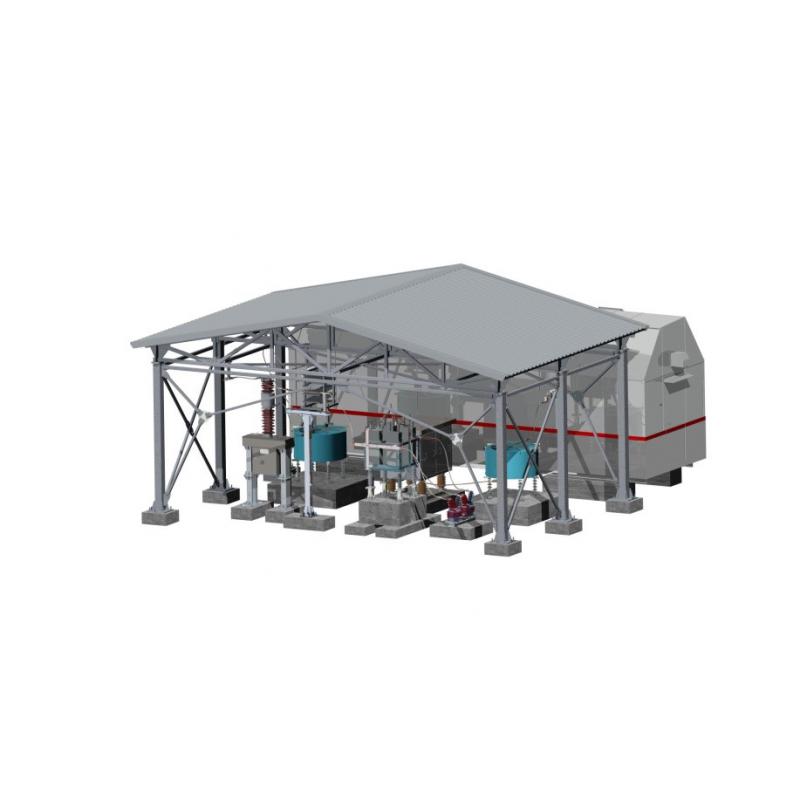

Устройство компенсации реактивной мощности с плавным регулированием УКРМП-27,5

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)
 Сертификат (декларация)

Технические характеристики

Номинальное напряжение, кВ

27,5

Номинальная частота сети, Гц

50

Диапазон регулирования напряжения, кВ

от 22 до 30

Диапазон регулирования реактивной мощности, Мвар

- для УКРМП-27,5/10 УХЛ1

- для УКРМП-27,5/15 УХЛ1

- для УКРМП-27,5/20 УХЛ1



От 0 до 10

От 0 до 15

От 0 до 20

Номинальный ток, А

- для УКРМП-27,5/10 УХЛ1

- для УКРМП-27,5/15 УХЛ1

- для УКРМП-27,5/20 УХЛ1



364

545

727

Перегрузка по напряжению:

- непрерывный режим работы, %

- в течение времени не более 1 мин,%



110

120

Номинальное напряжение питания цепей собственных нужд, В

- однофазное переменное частотой 50 Гц

- трехфазное переменное частотой 50 Гц





230

400

Номинальное напряжение оперативных цепей, постоянное, В

220

Номинальная мощность потребления собственных нужд, кВт, не более

30

Номинальная мощность тепловыделения в модуле преобразователя УКРМП-27,5 кВ, кВт, не более

- для УКРМП-27,5/10 УХЛ1

- для УКРМП-27,5/15 УХЛ1

- для УКРМП-27,5/20 УХЛ1



100

150

200

Номинальный расход воздуха для охлаждения IGBT приборов в модуле преобразователя УКРМП-27,5 кВ, м³/час, не более



30000



Описание

Устройство компенсации реактивной мощности с плавным регулированием УКРМП-27,5 предназначено для непрерывного регулирования напряжения и реактивной мощности, а также фильтрации высших гармоник в контактной сети 27,5 кВ.

Состав устройства компенсации реактивной мощности  с плавным регулированием УКРМП-27,5:

  • модуль преобразователя УКРМП-27,5 кВ;
  • модуль коммутационный УКРМП-27,5 кВ;
  • батарея конденсаторная;
  • реактор фильтровый;
  • камера зарядного резистора;
  • трансформатор тока;
  • трансформаторы напряжения;
  • ограничители перенапряжения;
  • разъединители высоковольтные;
  • камера резисторов фильтра R-C-27,5 кВ;
  • навес для защиты оборудования установленного на открытой части от воздействия  внешних атмосферных осадков;
  • комплект монтажных частей.

В состав модуля преобразователя УКРМП-27,5 кВ входят:

  • здание мобильное контейнерного типа системы “КМУ”;
  • блок преобразователя (силовые инверторные шкафы);
  • датчик тока Холла;
  • клапаны для забора наружного воздуха;
  • клапаны для рециркуляции воздуха внутри модуля преобразователя;
  • устройство вентиляции для вывода нагретого воздуха из модуля преобразователя при работе блока преобразователя;
  • короб вентиляционный;
  • шкаф питания модуля преобразователя УКРМП-27,5 кВ;
  • шкаф управления;
  • шкаф контроля доступа и видеонаблюдения;
  • шкафы управления клапанами;
  • вспомогательное оборудование (система освещения, отопления, устройство вентиляции).

Базовый состав устройства компенсации реактивной мощности  с плавным регулированием УКРМП-27,5:

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
