Описание



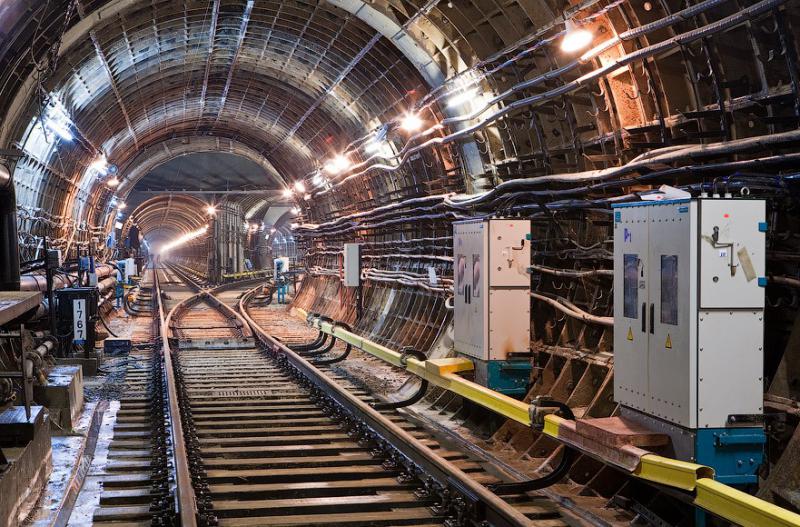

Пункт переключений ПП-825 В

Пункт переключений ПП-825 В предназначен для производства переключений участков тяговой сети 825 В метрополитена.

Основные технические характеристики ПП-825 В :

Род тока постоянный
Номинальное напряжение, В 825
Номинальный ток, А 4000; 5000; 6300
Номинальный кратковременно (1 с) выдерживаемый ток, кА 30, 50
Номинальный ударный ток, кА 45
Количество подключаемых силовых кабелей, не более 8

Номинальное напряжение питания электродвигателя, В:

  • переменное трехфазное, частотой 50 Гц
  • переменное однофазное, частотой 50 Гц
  • постоянное



230
230
220; 110

Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или У1
Степень защиты по ГОСТ 14254-96 IP55
Масса, кг, не более 500
Габариты (ширина х глубина х высота), мм, не более 4300х850х2400

Шкаф подключения кабеля ШПК-825 В

Шкаф подключения кабеля ШПК-825 В предназначен для подключения кабеля тяговой сети 825 В метрополитена к контактному (или ходовому) рельсу без организации видимого разрыва.

Основные технические характеристики шкафа подключения кабеля ШПК-825 В:

Род тока постоянный
Номинальное напряжение, В 825
Количество подключаемых силовых кабелей диаметром 50 мм, не более 4
Номинальный ток, А 4000; 5000; 6300
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или У1
Степень защиты по ГОСТ 14254-96 IP55
Масса, кг, не более 300
Габариты (ширина х глубина х высота), мм, не более 2900х600х1500

Шкаф разъединителя отсоса тока ШРОТ-825 В

Шкаф разъединителя отсоса тока ШРОТ-825 В предназначен для закорачивания изолирующих стыков ходовых рельсов при выходе подвижного состава из тупиков.

Основные технические характеристики ШРОТ-825 В:

Род тока постоянный
Номинальное напряжение, В 825
Номинальный ток, А 4000
Номинальный кратковременно (1 с) выдерживаемый ток, кА 30
Количество подключаемых силовых кабелей диаметром 50 мм, не более 4
Номинальное напряжение питания электродвигателя разъединителей, переменное однофазное, частотой 50 Гц, В 230
Номинальное напряжение вспомогательных цепей переменного тока, частотой 50 Гц, В 230
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или У1
Степень защиты по ГОСТ 14254-96 IP55
Масса, кг, не более 400
Габариты (ширина х глубина х высота), мм, не более 1500х450х2000

Пункт распределительный питания тупиков РППТ-825 В

Пункт распределительный питания тупиков РППТ-825 В предназначен для производства переключений обесточенных участков тяговой сети в тупиках линий метрополитена.

Основные технические характеристики РППТ-825 В:

Род тока постоянный
Номинальное напряжение, В 825
Номинальный ток, А 2000; 4000
Номинальный кратковременно (1 с) выдерживаемый ток, кА 30
Количество подключаемых силовых кабелей диаметром 50 мм, не более 20
Номинальное напряжение питания электродвигателя разъединителей, переменное однофазное, частотой 50 Гц, В 230
Номинальное напряжение вспомогательных цепей переменного тока, частотой 50 Гц, В 230
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или У1
Степень защиты по ГОСТ 14254-96 IP43
Масса, кг, не более 1500
Габариты (ширина х глубина х высота), мм, не более 2200х1200х2950

Пункт распределительный депо ПРД-825 В

Пункт распределительный депо ПРД-825 В применяется для распределения напряжения и секционирования участков тяговой сети в зданиях и на парковых путях депо метрополитена.

Основные технические характеристики ПРД-825 В:

Род тока постоянный
Номинальное напряжение, В 825
Номинальный ток, А 4000; 5000
Номинальное напряжение вспомогательных цепей переменного тока, частотой 50 Гц, В 230
Количество подключаемых силовых кабелей диаметром 50 мм, не более 12
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или У1
Степень защиты по ГОСТ 14254-96 IP55
Габариты ПРД-825 В с двумя разъединителями (ширина х глубина х высота), мм, не более 1000х800х2000
Масса ПРД-825 В с двумя разъединителями, кг, не более 300
Габариты ПРД-825 В с тремя разъединителями (ширина х глубина х высота), мм, не более 1400х800х2000
Масса ПРД-825 В с тремя разъединителями, кг, не более 400

Пункт секционирования ПС-825 В и пункт секционирования депо ПСД-825 В

Пункт секционирования ПС-825 В предназначен для секционирования участков тяговой сети метрополитена, пункт секционирования депо ПСД-825 В предназначен для секционирования участков тяговой сети депо метрополитена.

Основные параметры ПС (ПСД)-825 В:

Род тока постоянный
Номинальное напряжение, В 825
Номинальный ток, А 4000
Количество подключаемых силовых кабелей диаметром 50 мм, не более 12
Номинальное напряжение вспомогательных цепей переменного тока, частотой 50 Гц, В 230
Номинальное напряжение цепей питания электродвигателя, переменное однофазное, частотой 50 Гц, В 230
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или У1
Степень защиты по ГОСТ 14254-96 IP55
Масса ПС-825 В, кг, не более 350
Габариты ПС-825 В (ширина х глубина х высота), мм, не более 1500х650х2000
Масса ПСД-825 В, кг, не более 450
Габариты ПСД-825 В (ширина х глубина х высота), мм, не более 1600х670х2000
