Устройство компенсации реактивной мощности УКРМ-25

Каталог для скачивания
Опросный лист
Сертификат (декларация)
Сертификат (декларация)

Технические характеристики

Номинальное напряжение сети, кВ

27,5

Номинальная частота сети, Гц

50

Количество конденсаторно-реакторных секций, шт.

2

1

Номинальная реактивная мощность по первой гармонике, Мвар

7,8

6,9

5,8

4,6

3,7

Фильтрация высших гармоник промышленной частоты

третья и пятая

третья

Резонансная частота для подавления третьей гармоники, Гц

135–142

Резонансная частота для подавления пятой гармоники, Гц

230–240

Допускаемое количество циклов включение/ отключение для коммутирующих элементов, исполь­зующихся при автоматическом регулировании

30 000

Потребляемая мощность питания собственных нужд, кВ∙А, не более

6

5

Номинальное напряжение питания цепей собственных нужд, В
- однофазное переменное частотой 50 Гц
- трехфазное переменное частотой 50 Гц



230
400

Номинальное напряжение оперативных цепей, постоянное, В

220

Типоразмер модуля управления, м

6

4,8

Интерфейс связи с системами телеуправления

RS485

Протокол связи с системами телеуправления

Modbus



Описание

Устройство компенсации реактивной мощности УКРМ-25 предназначено для компенсации реактивной мощности и фильтрации высших гармоник в системе электрической тяги.

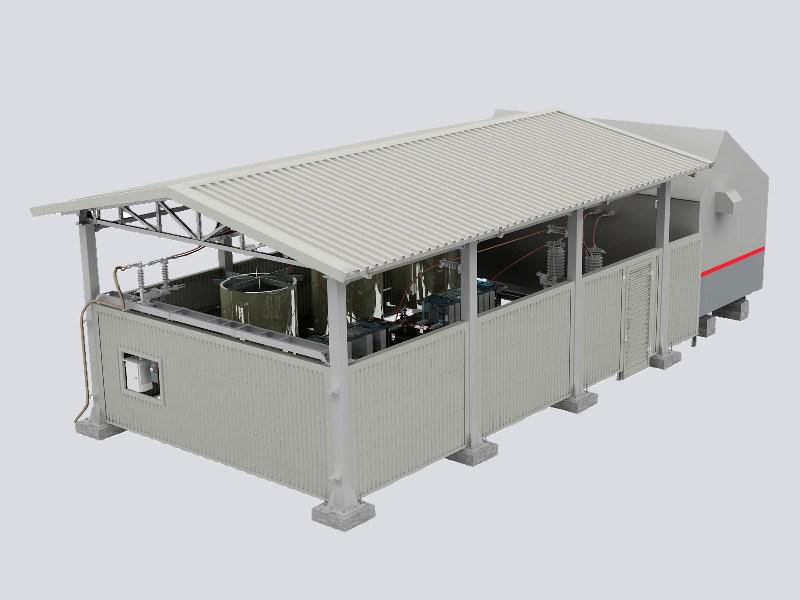

Состав устройства компенсации реактивной мощности УКРМ-25:

  • модуль управления УКРМ;
  • навес с ограждением;
  • конденсаторно-реакторное оборудование;
  • вводный разъединитель;
  • вспомогательное оборудование (резисторы);
  • комплект монтажных частей.

В состав модуля управления входят:

  • здание мобильное контейнерного типа системы “КМУ”;
  • вакуумные выключатели;
  • трансформаторы тока;
  • ограничители перенапряжений;
  • предохранитель;
  • трансформатор напряжения;
  • шкаф питания;
  • шкаф управления УКРМ;
  • шкаф распределительный собственных нужд;
  • вспомогательные технологические системы (система освещения, система отопления, система охранной сигнализации, система пожарной сигнализации, утройство вентиляции).



Базовый состав устройства компенсации реактивной мощности УКРМ-25:

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
