Инверторы для системы тягового электроснабжения

Каталог для скачивания

Технические характеристики

Номинальная выходная частота, Гц

50

Максимальное напряжение на стороне постоянного тока, кВ

4000

Число фаз выходного напряжения

3 или 6

Диапазон изменения уровня стабилизации напряжения инвертора, В

3700...3900

Номинальный инвертируемый ток, кА

1,6

Номинальная инвертируемая мощность, кВт

6000

Напряжение питания сети собственных нужд, В

Оперативных цепей

Постоянного тока или

переменного тока

от 90 до 350

от 100 до 240

Двигателей электровентиляторов

Переменного тока частотой 50 Гц

220 ± 22

Мощность потребляемая от сети собственных нужд, Вт, не более

Оперативных цепей

200

Двигателей электровентиляторов

800

Допустимые импульсные перегрузки по току от номинального значения, %

  • в течение 15 мин один раз в час

  • в течение 2 мин один раз в час

  • в течение 10 с один раз в 2 мин



125

  150

200

Вид охлаждения

принудительное

Климатическое исполнение и категория размещения

УХЛ4

Степень защиты по ГОСТ 14254-96

IP20

Габариты (ширина х глубина х высота), мм, не более

2100х1300х2400

Масса, кг, не более

1000



Описание

Инверторы для системы тягового электроснабжения предназначены для передачи энергии рекуперации электрического подвижного состава в питающую сеть переменного тока на тяговых подстанциях магистральных железных дорог, а также повышения безопасности движения поездов на спусках.

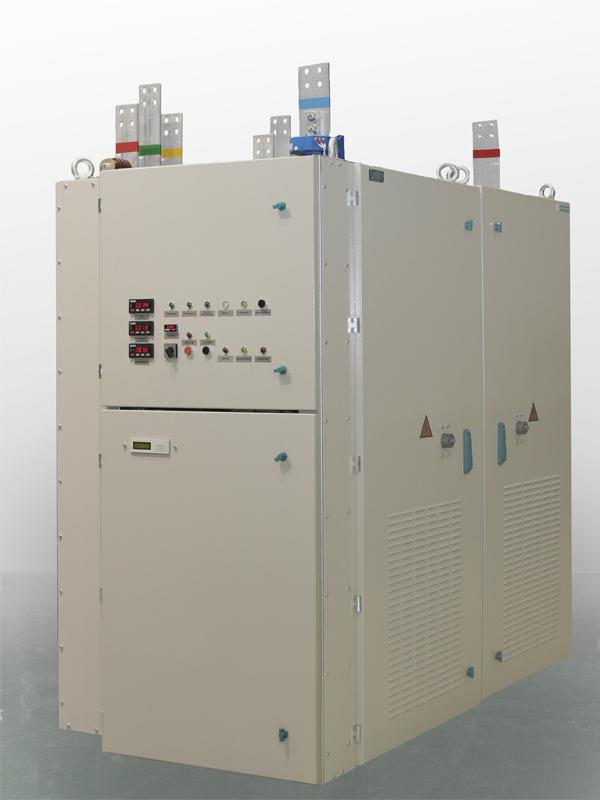

Инверторы для системы тягового электроснабжения выполнены на базе двух сочлененных электротехнических шкафов двухстороннего обслуживания. Несущий каркас изготавливается из оцинкованной стали и используется в качестве контура внутреннего заземления.

Инверторы для системы тягового электроснабжения выпускаются в шестипульсном и двенадцатипульсном исполнениях. В качестве силовых полупроводниковых приборов используются отечественные тиристоры производства ОАО "Электровыпрямитель".

Основные функциональные особенности инверторов для системы тягового электроснабжения:

  • автоматическое обнаружение режима рекуперации;

  • плавный пуск при включении инвертора;

  • реализация автоматического повторного включения после провала напряжения в питающей сети переменного тока;

  • регулировка наклона внешней характеристики инвертора;

  • амплитудно-независимое формирование граничных углов управления тиристорами, снижающее вероятность опрокидывания инвертора;

  • непрерывный двухступенчатый контроль температуры силовых полупроводниковых приборов.
