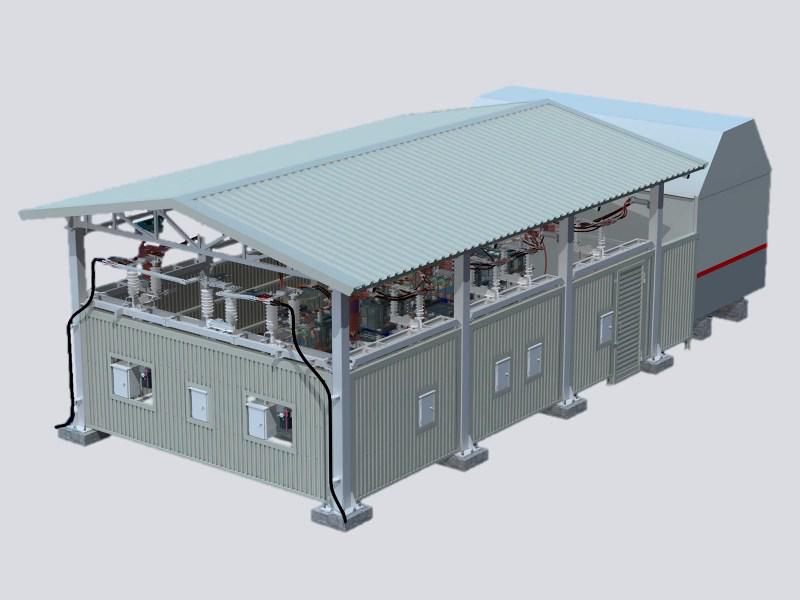

Устройство продольной компенсации для системы тягового электроснабжения переменного тока напряжением 25 кВ

Каталог для скачивания
Опросный лист

Технические характеристики



Номинальное напряжение сети, кВ

27,5

Максимальное напряжение сети, кВ

29

Номинальное рабочее напряжение УПК, кВ

6

Номинальная частота, Гц

50

Номинальный ток, А

800

1600

2400

3200

Номинальное емкостное сопротивление основного исполнения УПК, Ом

7,5

3,8

2,5

1,9

Номинальное емкостное сопротивление УПК при использовании комплекта на регулировку, Ом*

6,4

5,6

3,5

3,2

3,0

2,8

2,4

2,2

2,0

1,9

1,8

1,7

1,6

1,5

1,4

Время срабатывания защиты при коротком замыкании в тяговой сети, не более, мс

1

Номинальное напряжение оперативных цепей, постоянное, В

110 или 220

Номинальное напряжение питания цепей собственных нужд, трехфазное переменное частотой 50 Гц, В

230 или 400

Максимальная мощность, потребляемая собственными нуждами, не более, кВ·А

10



Описание

Устройство продольной компенсации для системы тягового электроснабжения переменного тока напряжением 25 кВ предназначено для компенсации реактивной мощности и индуктивного сопротивления сети в системе электрической тяги.

Устройство продольной компенсации для системы тягового электроснабжения переменного тока напряжением 25 кВ представляет собой конденсаторную установку, которая включается последовательно с выводами тягового трансформатора подстанции или с проводами контактной сети 27,5 кВ.

Преимущества устройство продольной компенсации для системы тягового электроснабжения переменного тока напряжением 25 кВ:

  • автоматическое увеличение компенсирующего эффекта с ростом тяговой нагрузки;
  • безынертность регулирования напряжения при изменении тяговой нагрузки;
  • использование тиристорного ключа взамен разрядников позволяет повысить надежность и ресурс работы конденсаторов.

Устройство продольной компенсации для системы тягового электроснабжения переменного тока напряжением 25 кВ выпускаются с номинальным током:

  • 800 А;
  • 1600 А;
  • 2400 А;
  • 3200 А.

 Состав устройства продольной компенсации для системы тягового электроснабжения переменного тока напряжением 25 кВ:

  • модуль управления;
  • конденсаторно-реакторного оборудования (батарея конденсаторная, реактор демпфирующий);
  • вспомогательного оборудования (трансформаторы тока, разъединители);
  • комплектов монтажных частей.

В состав модуля управления входят:

  • здание мобильное контейнерного типа системы “КМУ”;
  • ячейка устройства защиты УПК;
  • короткозамыкатель быстродействующий;
  • токоограничивающий и демпфирующий резисторы;
  • разрядник;
  • трансформатор тока;
  • трансформатор напряжения;
  • шкаф управления УПК;
  • шкаф распределительный собственных нужд.

Конденсаторное и реакторное оборудование располагается на открытом воздухе.

Базовый состав устройства продольной компенсации для системы тягового электроснабжения переменного тока напряжением 25 кВ:

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
