Подстанция комплектная тяговая переменного тока 2х25 кВ

Технические характеристики

Номинальное питающее (вводное) напряжение
переменного тока подстанции, кВ

110; 220

Номинальное первичное напряжение переменного тока тягового трансформатора, кВ

110; 220

Номинальное напряжение отходящих линий
переменного тока для питания тяговых потребителей, кВ

2х25



Описание

Специалисты НИИЭФА-ЭНЕРГО  разработали и широко применяют комплектно-блочную технологию строительства тяговых подстанций.

Основными элементами предложенной технологии являются:

  • комплектно-блочное исполнение оборудования;

  • надежные компоненты;

  • цифровые интеллектуальные системы управления объектом.

Оборудование, входящее в состав тяговой подстанции, разделено на функционально и конструктивно законченные укрупненные узлы - функциональные блоки (ФБ), которые состоят из сборки ячеек, шкафов, панелей отдельных компонентов, первичных датчиков, микропроцессорных контроллеров, объединенных несущими конструкциями, общим силовым токопроводом и вторичными цепями.

Тяговые подстанции сооружаются из функциональных блоков, легко механически стыкующихся между собой, с набором готовых шин и кабелей для быстрого электрического соединения. Функциональные блоки могут размещаться в любой оболочке: в капитальном или быстровозводимом здании, в металлическом или бетонном контейнере (модуле).

Комплектно-блочная технология при сооружении тяговых подстанций обеспечивает следующие преимущества:

  • повышение качества изготовления и надежности;

  • высокую заводскую готовность оборудования, включая телеуправление и энергоучет;

  • сокращение сроков ввода в эксплуатацию (пусковая готовность 3‑4 недели после окончания строительных работ);

  • возможность использовать набор функциональных блоков в различных сочетаниях в зависимости от требований проекта при реконструкции;

  • сокращение сроков и затрат на проектирование, т.к. значительная часть проектной документации входит  в  состав документации на функциональные блоки;

  • простоту установки и монтажа оборудования;

  • наличие одного поставщика, гарантирующего работу всех подсистем, входящих в функциональный блок или модуль.

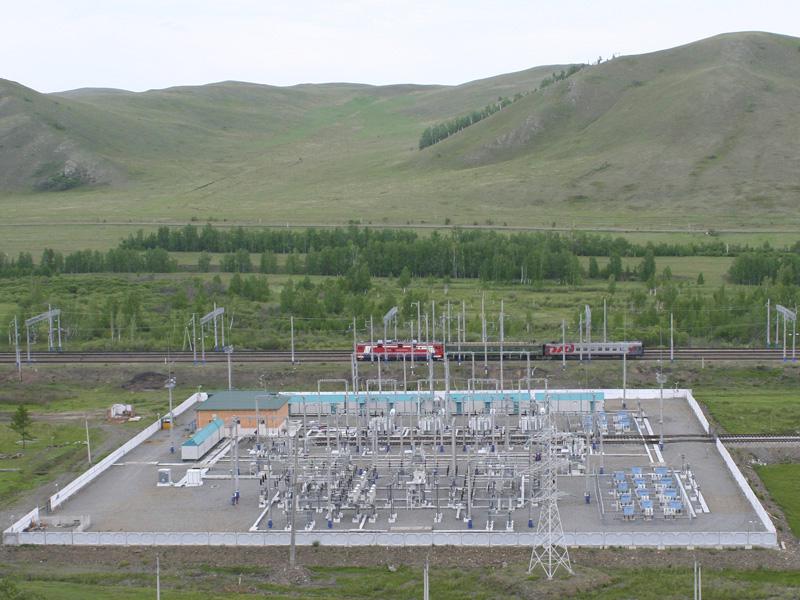

Комплектная тяговая подстанция переменного тока 2х25 кВ, состоит из комплектов функциональных блоков, модулей и электротехнического оборудования, объединенных между собой шинными и кабельным соединениями, единой системой управления и предназначена для обеспечения электрической энергией железнодорожного электроподвижного состава через тяговую сеть железной дороги.

Базовый состав функциональных блоков, модулей и специального оборудования:

Блоки функциональные распределительного устройства 2х25 кВ

Блоки открытого распределительного устройства переменного тока на напряжение 27,5 кВ

Устройства фильтрации и компенсации реактивной мощности 27,5 кВ переменного тока (ЗРУ)

Устройства фильтрации и компенсации реактивной мощности 27,5 кВ переменного тока (ОРУ)

Блоки функциональные распределительного устройства 6 (10) кВ

Блоки функциональные распределительного устройства 6 (10) кВ ЛЭП АБ

Блоки функциональные собственных нужд переменного тока

Блоки функциональные собственных нужд постоянного тока

Модули распределительного устройства 2х25 кВ

Модули распределительного устройства 6(10) кВ

Модули распределительного устройства 6(10) кВ ЛЭП АБ

Агрегаты дизель-генераторные модульного типа

Блоки функциональные общеподстанционного управления распределительным устройством 110 (220) кВ

Модули общеподстанционного управления распределительным устройством 110 (220) кВ

Модули общеподстанционного управления распределительным устройством 27,5 кВ

Блоки функциональные общеподстанционного управления распределительным устройством 27,5 кВ

Блоки функциональные общеподстанционной сигнализации

Плиты проходные для устройств электроснабжения железных дорог

Шкаф КП-Б (ТП)
